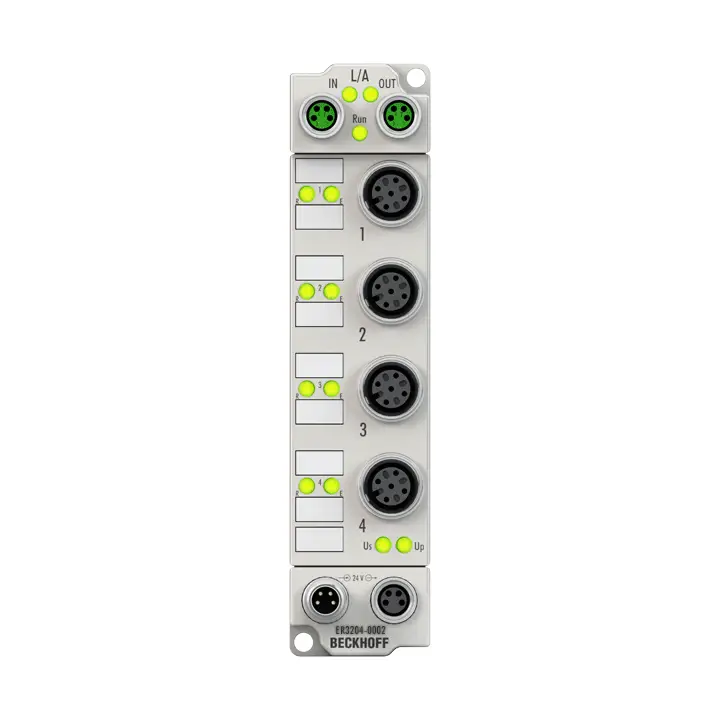

ER3204-0002 EtherCAT Box с аналоговыми входами позволяет напрямую подключать резистивные датчики. Схема модуля может работать с датчиками по 2-, 3- или 4-проводной технологии подключения. Линеаризация во всем диапазоне температур реализуется с помощью микропроцессора. Диапазон температур может выбираться свободно....
| Шинный интерфейс | 2 x M8 socket, 4-pin, a-coded, shielded |
|---|---|
| Количество входов | 4 |
| Технология подключения | M12 socket for 2-, 3- and 4-wire connections, presetting: 2-wire |
| Время преобразования | 800 ms up to 2 ms, see documentation, default: approx. 85 ms |
| Разрешение | 0.1°C per digit |
| Тип датчика | Pt100, Pt200, Pt500, Pt1000, Ni100, Ni120, Ni1000, resistance measurement (e.g. potentiometer, 10 Ω…1.2/4 kΩ) |
| Тип сигнала | Pt100 |
| Диапазон измерения | -200…+850°C (Pt sensors); -60…+250°C (Ni sensors) |
| Погрешность/неопределенность измерения | < ±0.5°C (Pt sensors in 4-wire connection) |
| Номинальное напряжение | 24 V DC (-15%/+20%) |
| Distributed Clocks | – |
| Измерительный ток | typ. 0.5 mA |
| Входной фильтр | 5 variations, configurable |
| Питание датчика | – |
| Потребляемый ток от U S | 120 mA |
| Подключение питания | feed: 1 x M8 male socket, 4-pin, a-coded; downstream connection: 1 x M8 female socket, 4-pin, a-coded |
| Гальваническая развязка | 500 V |
| Особые характеристики | open-circuit recognition |
| Вес | approx. 265 g |
| Рабочая температура | -25…+60°C |
| Температура хранения | -40…+85°C |
| Устойчивость к вибрации/ударам | conforms to EN 60068-2-6/EN 60068-2-27 |
| ЭМС | помехоустойчивость/эмиссия: conforms to EN 61000-6-2/EN 61000-6-4 |
| Степень защиты/монтажное положение | IP65/66/67 (conforms to EN 60529)/variable |
| Допуски/маркировки | CE, UL |
| Материал | zinc die-cast |
| Монтаж | 2 fixing holes 3.5 mm diameter for M3 |
