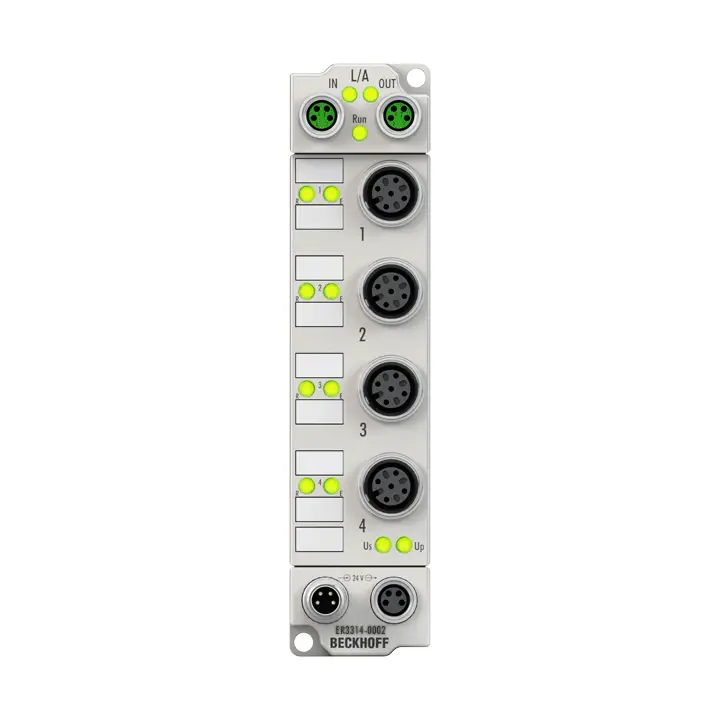

ER3314-0002 EtherCAT Box с аналоговыми входами обеспечивает прямое подключение четырех термопар. Схема модуля может работать с датчиками термопар по 2-проводной схеме. Линеаризация по всему диапазону температур выполняется с помощью микропроцессора. Диапазон температур может свободно выбираться. Светодиоды ошибки...
| Шинный интерфейс | 2 x M8 socket, 4-pin, a-coded, shielded |
|---|---|
| Количество входов | 4 |
| Технология подключения | M12 socket, 2-wire connection for thermocouple |
| Время преобразования | 2.5 s up to 20 ms, see documentation, default: approx. 250 ms |
| Разрешение | 0.1°C per digit |
| Тип датчика | types J, K, L, B, E, N, R, S, T, U (default setting type K), mV measurement |
| Тип сигнала | thermocouple |
| Диапазон измерения | depending on sensor type; preset value is type K, -100…+1370°C |
| Погрешность/неопределенность измерения | < ±0.3% for type K (relative to full scale value; further types see documentation) |
| Номинальное напряжение | 24 V DC (-15%/+20%) |
| Distributed Clocks | – |
| Входной фильтр | 5 variations, configurable |
| Питание датчика | – |
| Потребляемый ток от U S | 120 mA |
| Подключение питания | feed: 1 x M8 male socket, 4-pin, a-coded; downstream connection: 1 x M8 female socket, 4-pin, a-coded |
| Гальваническая развязка | 500 V |
| Особые характеристики | open-circuit recognition |
| Вес | approx. 265 g |
| Рабочая температура | -25…+60°C |
| Температура хранения | -40…+85°C |
| Устойчивость к вибрации/ударам | conforms to EN 60068-2-6/EN 60068-2-27 |
| ЭМС | помехоустойчивость/эмиссия: conforms to EN 61000-6-2/EN 61000-6-4 |
| Степень защиты/монтажное положение | IP65/66/67 (conforms to EN 60529)/variable |
| Допуски/маркировки | CE, UL |
| Материал | zinc die-cast |
| Монтаж | 2 fixing holes 3.5 mm diameter for M3 |
