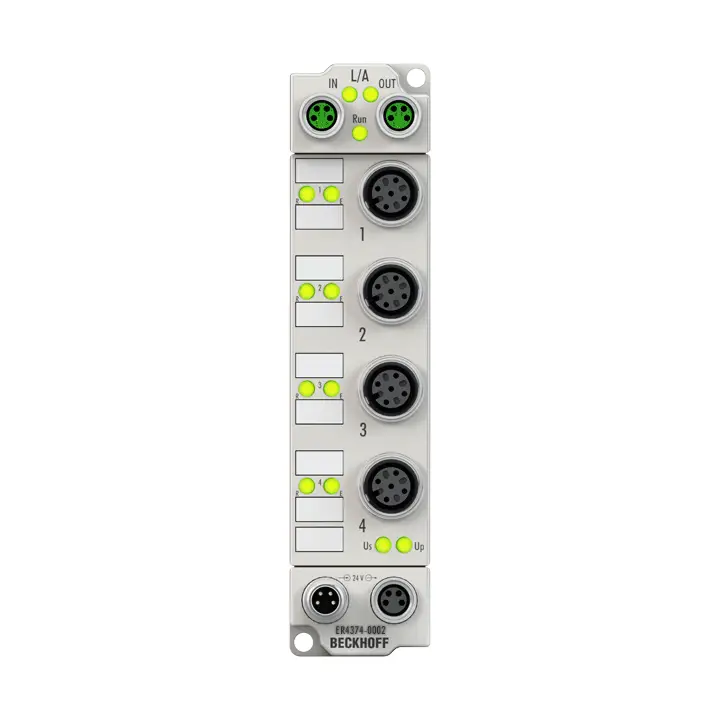

ER4374-0002 | Beckhoff | EtherCAT Box, 2-канальный аналоговый вход + 2-канальный аналоговый выход, многофункциональный, ±10 V, 0/4…20 mA, 16 бит, дифференциальный, M12, цинковое литье под давлением

ER4374-0002 EtherCAT Box объединяет два аналоговых входа и два аналоговых выхода, которые могут индивидуально параметризоваться, поэтому они обрабатывают/формируют сигналы либо в диапазоне -10…+10 V, либо в диапазоне 0/4…20 mA. Разрешение для токовых и напряженческих сигналов составляет 16 бит (со знаком).

Технические характеристики

Шинный интерфейс	2 x M8 socket, 4-pin, a-coded, shielded
Количество каналов	2 analog outputs + 2 analog inputs
Input/output connections	M12 x 1, 5-pin, a-coded
Тип сигнала	-10/0…+10 V | 0/4…20 mA, parameterizable per channel
Номинальное напряжение	24 V DC (-15%/+20%)
Нагрузка	output: > 5 kΩ | < 500 Ω
Внутреннее сопротивление	input: > 200 kΩ | typ. 85 Ω + diode voltage
Разрешение	16 bit
Время преобразования	input: ~ 100 µs, output: ~ 40 µs
Погрешность/неопределенность измерения	input: < 0.3%, output: < 0.1% (each relative to full scale value)
Actuator supply	from the auxiliary voltage U P
Подключение питания	feed: 1 x M8 male socket, 4-pin, a-coded; downstream connection: 1 x M8 female socket, 4-pin, a-coded
Гальваническая развязка	500 V
Потребляемый ток от U S	120 mA
Особые характеристики	combi module, current or voltage parameterizable per channel
Вес	approx. 265 g
Рабочая температура	-25…+60°C
Температура хранения	-40…+85°C
Устойчивость к вибрации/ударам	conforms to EN 60068-2-6/EN 60068-2-27
ЭМС	помехоустойчивость/эмиссия: conforms to EN 61000-6-2/EN 61000-6-4
Степень защиты/монтажное положение	IP65/66/67 (conforms to EN 60529)/variable
Допуски/маркировки	CE, UL
Материал	zinc die-cast
Монтаж	2 fixing holes 3.5 mm diameter for M3
