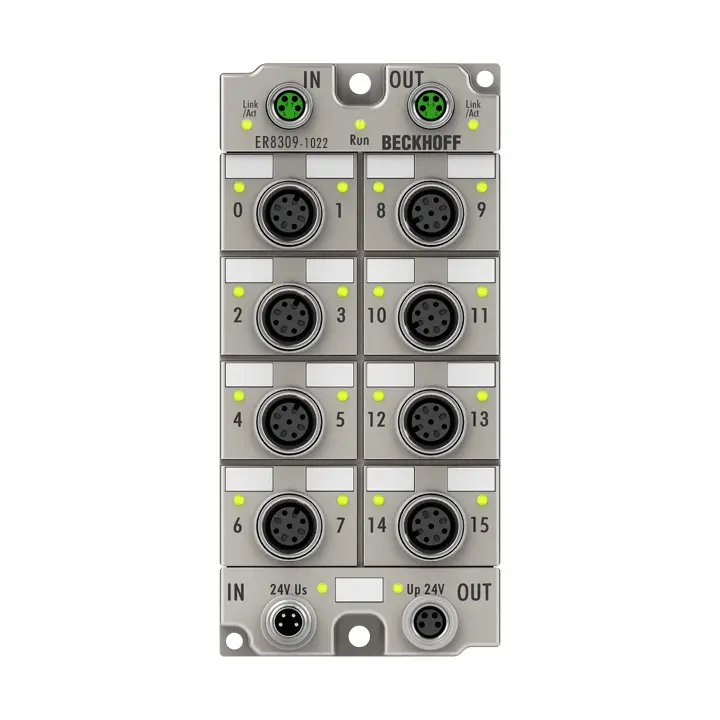

Модуль ER8309-1022 EtherCAT Box оснащен различными цифровыми и аналоговыми входами и выходами: восемью цифровыми входами/выходами, двумя цифровыми тахометрическими входами, двумя аналоговыми входами, одним аналоговым выходом и одним выходом PWMi на 1,2 A. Токовые сигналы имеют 12-битное разрешение. Тахометрические...
| Шинный интерфейс | 2 x M8 socket, 4-pin, a-coded, shielded |
|---|---|
| Количество каналов | 8 digital inputs or outputs (6…13) |
| Входной фильтр | 3 ms |
| Частота среза | 2.5 kHz |
| Технология подключения | M12, screw type |
| Number of analog inputs | 2, single-ended, 12 bit, 0/4…20 mA (0/2) |
| Number of analog outputs | 1, single-ended, 12 bit, 0/4…20 mA (15) |
| Number of PWMi outputs | 1 x 1.2 A, max. 30 kHz (14) |
| Номинальное напряжение | 24 V DC (-15%/+20%) |
| Погрешность/неопределенность измерения | input: < 0.3%, output: < 0.1% (each relative to full scale value) |
| Питание датчика | from control voltage U S |
| Actuator supply | from the auxiliary voltage U P |
| Гальваническая развязка | 500 V |
| Особые характеристики | multi-functional I/O box for universal use |
| Вес | approx. 450 g |
| Рабочая температура | -25…+60°C |
| Температура хранения | -40…+85°C |
| Устойчивость к вибрации/ударам | conforms to EN 60068-2-6/EN 60068-2-27 |
| ЭМС | помехоустойчивость/эмиссия: conforms to EN 61000-6-2/EN 61000-6-4 |
| Степень защиты/монтажное положение | IP65/66/67 (conforms to EN 60529)/variable |
| Допуски/маркировки | CE, UL |
| Материал | zinc die-cast |
| Монтаж | 2 fixing holes 3.5 mm diameter for M3; 2 fixing holes 4.5 mm diameter for M4 |
