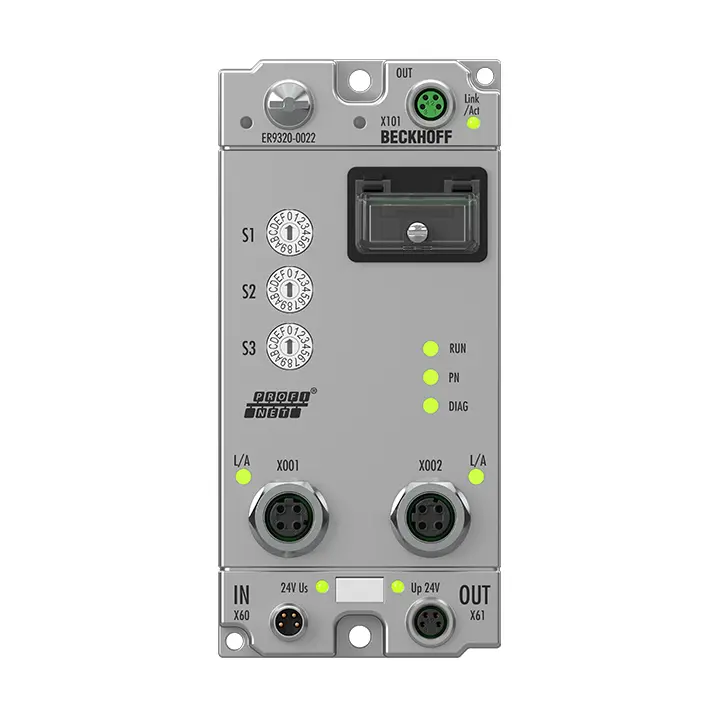

ER9320-0022 EtherCAT Box подключает сети PROFINET RT к модулям EtherCAT Box (EPxxxx, ERxxxx и EQxxxx) и преобразует телеграммы из PROFINET RT в EtherCAT. Одна станция состоит из ER9320-0022 и любого количества модулей EtherCAT Box. Бокс подключается к PROFINET RT через гнездо M12 с D-кодировкой (in/out). С EtherCAT...
| Шинный интерфейс | 2 x M12 socket, D-coded (switched) |
|---|---|
| Задача в системе EtherCAT | coupling of standard digital and analog EtherCAT Box modules to PROFINET RT networks |
| Number of EtherCAT Box modules | depending on the process data size |
| Тип/количество периферийных сигналов | depending on the process data size |
| Номинальное напряжение | 24 V DC (-15%/+20%) |
| Потребляемый ток от U S | 200 mA |
| Подключение питания | feed: 1 x M8 male socket, 4-pin, a-coded; downstream connection: 1 x M8 female socket, 4-pin, a-coded |
| Скорости передачи данных | 100 Mbit/s |
| Конфигурация | automatic |
| Гальваническая развязка | 500 V |
| Питание | 24 V DC (-15%/+20%) |
| Вес | approx. 450 g |
| Рабочая температура | -25…+60°C |
| Температура хранения | -40…+85°C |
| Устойчивость к вибрации/ударам | conforms to EN 60068-2-6/EN 60068-2-27 |
| ЭМС | помехоустойчивость/эмиссия: conforms to EN 61000-6-2/EN 61000-6-4 |
| Степень защиты/монтажное положение | IP65/66/67 (conforms to EN 60529)/variable |
| Допуски/маркировки | CE, UL |
| Материал | zinc die-cast |
| Монтаж | 2 fixing holes 3.5 mm diameter for M3; 2 fixing holes 4.5 mm diameter for M4 |
