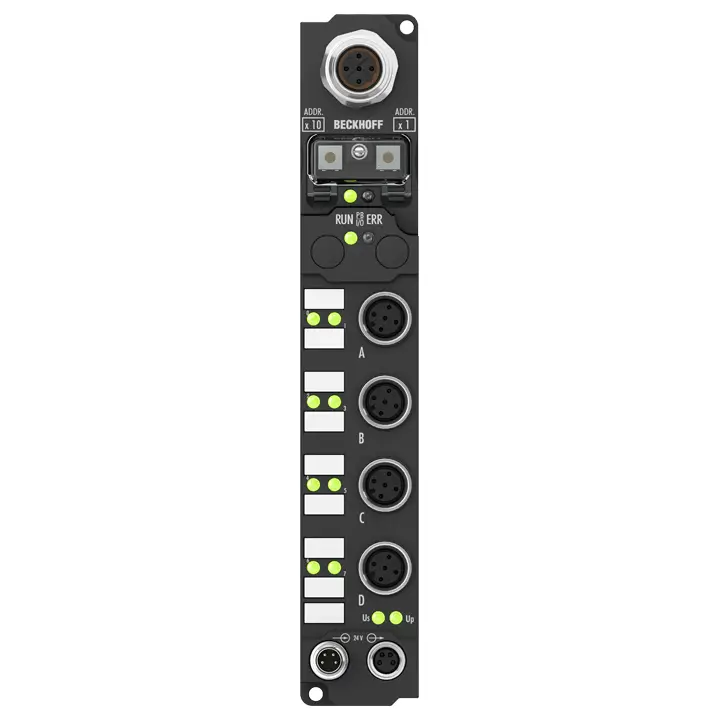

IP1502-B310 | Beckhoff | Fieldbus Box, 2-канальный цифровой вход, PROFIBUS, счетчик, 24 В DC, 100 кГц, M12

Счетный модуль имеет два быстрых счетчика, работающих с частотой до 100 кГц. Он подсчитывает двоичные импульсы и передает состояние счетчика на вышестоящий блок автоматизации. Вход Up/Down позволяет переключать счетчики между счетом вверх и счетом вниз в 32-битном формате. Сигналы Gate (входы Gate) позволяют запускать...

Технические характеристики

Количество входов	2 counter inputs + 2 gate inputs + 2 up/down switches
Входные подключения	M12, screw type
Количество счетчиков	2, each with a depth of 32 bits
Counting frequency	100 kHz (2 kHz for switching between up and down)
Номинальное входное напряжение	24 V DC (-15%/+20%)
Входной фильтр	–
Сигнальное напряжение «0»	-3…+5 V (EN 61131-2, type 2)
Сигнальное напряжение «1»	11…30 V (EN 61131-2, type 2)
Количество выходов	2 x 24 V DC, 0.5 A, individually short-circuit-proof
Питание датчика	from control voltage, max. 0.5 A, short-circuit proof in total
Подключение питания	feed: 1 x M8 male socket, 4-pin, a-coded; downstream connection: 1 x M8 female socket, 4-pin, a-coded
Разрядность в образе процесса	80 inputs/outputs: 2 x 32 bit data (2 x 8 bit control/status)
Потребляемый ток от U S (без тока датчиков)	see documentation
Гальваническая развязка	channels/control voltage: no, between the channels: no, control voltage/fieldbus: depends on the bus system
Скорость передачи	automatic detection up to 12 Mbaud
Шинный интерфейс	1 x M12 socket, 5-pin, B-coded
Transmission medium	shielded copper cable, 2 x 0.25 mm²
Питание	control voltage: 24 V DC (-15%/+20%); load voltage: according to I/O type
Подключение питания	feed: 1 x M8 male socket, 4-pin, a-coded; downstream connection: 1 x M8 female socket, 4-pin, a-coded
Box supply current	85 mA + current consumption of sensors, max. 0.5 A
Ток вспомогательного питания	according to I/O type
Гальваническая развязка	control voltage/fieldbus: no, control voltage/inputs or outputs: according to I/O type
Время передачи данных	approx. 0.5 ms with 10 stations each with 32 bit input and output
Рабочая температура	0…55°C
Температура хранения	-25…+85°C
Устойчивость к вибрации/ударам	conforms to EN 60068-2-6/EN 60068-2-27
ЭМС	помехоустойчивость/эмиссия: conforms to EN 61000-6-2/EN 61000-6-4
Степень защиты/монтажное положение	IP65/66/67 (conforms to EN 60529)/variable
Допуски/маркировки	CE, UL
Материал	PA6 (polyamide)
Монтаж	2 fixing holes 3.5 mm diameter for M3
Информация для заказа / IP1502-B310ZK1020-0101-0xxx	pre-assembled IP-Link cable, drag-chain suitable
ZK2000-6100-0xxx	M12, plug, straight, male, 4-pin, A-coded – open end
ZK2000-6162-0xxx	M12, plug, straight, male, 4-pin, A-coded – M12, socket, straight, female, 4-pin, A-coded
ZK2020-3200-0xxx	M8, socket, straight, female, 4-pin – open end
ZK2020-3132-0xxx	M8, plug, straight, male, 4-pin – M8, socket, straight, female, 4-pin
ZS1020-0010	IP-Link plug, 1 piece, plug for IP-Link system
ZS2000-2610	Plug field assembly, Sensor, IP65/67, M12, straight, male, 4-pin, A-coded, 0.14…1.5 mm², Ø 4…8 mm
ZS2000-2710	Plug field assembly, Sensor, IP65/67, M12, straight, male, 5-pin, A-coded, 0.25…1.5 mm², Ø 4…8 mm
ZS2000-2310	Plug field assembly, Sensor and Power, IP65/67, M8, straight, male, 4-pin, A-coded, 0.14…0.5 mm², Ø 4…5.5 mm
ZS2000-2320	Socket field assembly, Sensor and Power, IP65/67, M8, straight, female, 4-pin, A-coded, 0.14…0.5 mm², Ø 4…5.5 mm
ZS5300-0011	Mounting plate for 14 small or 7 wide EtherCAT-/ EtherCAT P box modules, stainless steel, 500 mm x 130 mm x 1.5 mm
ZS5000-0014	blanking plug, plastic (IP65/67), for M8 socket, green, packaging unit = 50 pieces
ZS5000-0020	blanking plug, plastic (IP67), for M12 socket, packaging unit = 50 pieces
ZB8801-0000	torque wrench for hexagonal plugs, adjustable
ZB8801-0001	torque cable key, M8/wrench size 9, for ZB8801-0000
ZB8801-0002	torque cable key, M12/wrench size 13, for ZB8801-0000
