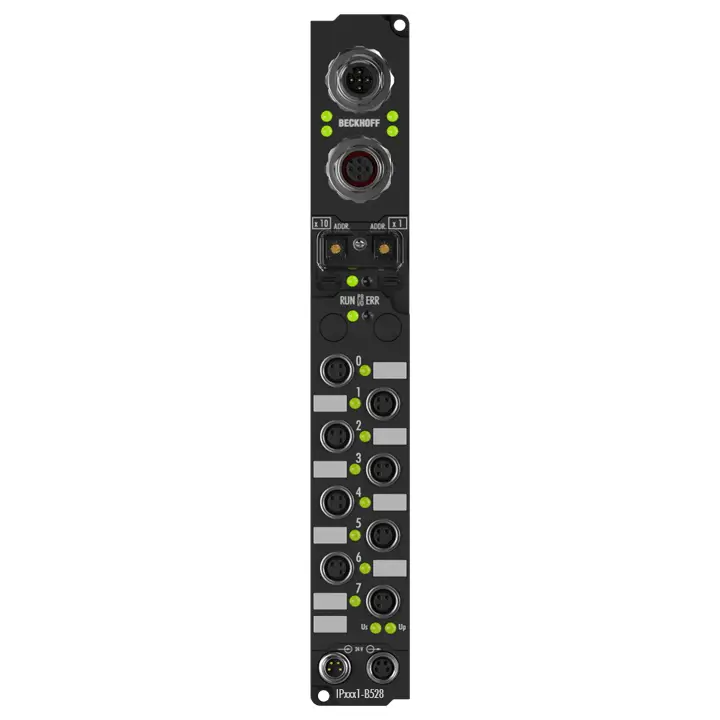

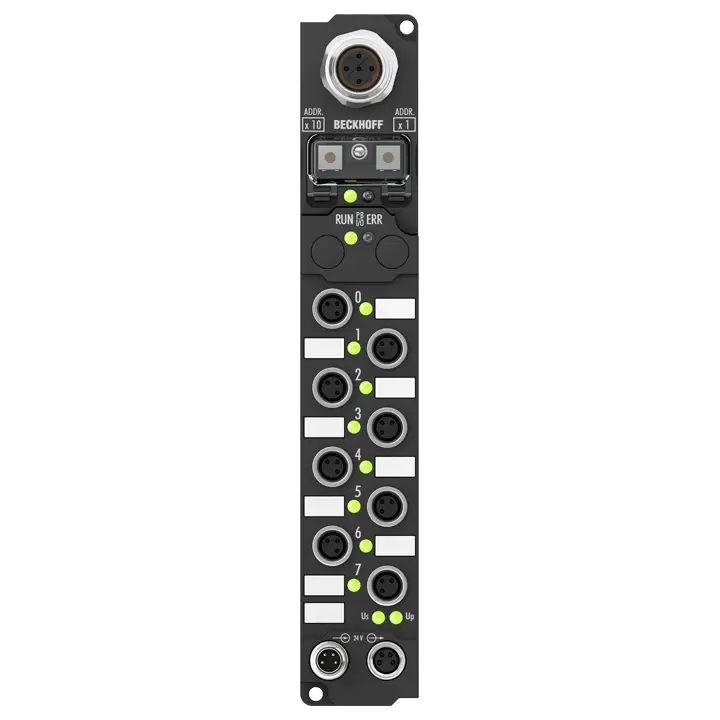

IP2331-B528 | Beckhoff | Fieldbus Box, 4-канальный цифровой вход + 4-канальный цифровой выход, DeviceNet®, 24 В DC, 0,2 мс, 2 А, M8, встроенный T-коннектор

Цифровой модуль ввода/вывода IP2331-Bxxx объединяет четыре цифровых входа и четыре цифровых выхода в одном устройстве. Выходы рассчитаны на токи нагрузки до 2 А, защищены от короткого замыкания и обратной полярности. Суммарный ток для всех четырех выходов ограничен 4 А. Благодаря этому данные модули особенно пригодны...

Технические характеристики

Input/output connections	M8, screw type
Входной фильтр	0.2 ms
Сигнальное напряжение «0»	-3…+5 V
Сигнальное напряжение «1»	11…30 V, 6 mA input current (EN 61131-2, type 2)
Питание датчика	from control voltage, max. 0.5 A, short-circuit proof in total
Тип нагрузки	ohmic, inductive, lamp load
Номинальное напряжение нагрузки	24 V DC (-15%/+20%)
Макс. выходной ток	2 A per channel, individually short-circuit proof, ∑ 4 A
Ток короткого замыкания	typ. 4 A
Ток вспомогательного питания	typ. 30 mA per channel
Потребляемый ток от U S (без тока датчиков)	see documentation
Подключение питания	feed: 1 x M8 male socket, 4-pin, a-coded; downstream connection: 1 x M8 female socket, 4-pin, a-coded
Разрядность в образе процесса	4 inputs + 4 outputs
Гальваническая развязка	channels/control voltage: no, between the channels: no, control voltage/fieldbus: depends on the bus system
Цифровые периферийные сигналы	according to I/O type
Аналоговые периферийные сигналы	according to I/O type
Конфигурация	via KS2000 or the controller (explicit messaging)
Скорость передачи	automatic detection up to 500 kbaud
Шинный интерфейс	1 x M12 plug, 5-pin, 1 x M12 socket, 5-pin (tee-connector integrated)
Transmission medium	shielded copper cable, with power supply, typ. 2 x 2 x 0.25 mm²
Питание	control voltage: 24 V DC (-15%/+20%); load voltage: according to I/O type
Подключение питания	feed: 1 x M8 male socket, 4-pin, a-coded; downstream connection: 1 x M8 female socket, 4-pin, a-coded
Box supply current	45 mA + current consumption of sensors, max. 0.5 A
Ток вспомогательного питания	according to I/O type
Гальваническая развязка	control voltage/fieldbus: 500 V, control voltage/inputs or outputs: according to I/O type
Расстояние между станциями	500 m 250 m 100 m
Operating modes	bit strobe, polling, cyclic, change of state (COS)
Рабочая температура	0…55°C
Температура хранения	-25…+85°C
Устойчивость к вибрации/ударам	conforms to EN 60068-2-6/EN 60068-2-27
ЭМС	помехоустойчивость/эмиссия: conforms to EN 61000-6-2/EN 61000-6-4
Степень защиты/монтажное положение	IP65/66/67 (conforms to EN 60529)/variable
Допуски/маркировки	CE, UL
Материал	PA6 (polyamide)
Монтаж	2 fixing holes 3.5 mm diameter for M3
Информация для заказа / IP2331-B528ZK1020-0101-0xxx	pre-assembled IP-Link cable, drag-chain suitable
ZK2000-2100-0xxx	M8, plug, straight, male, 3-pin – open end
ZK2000-2122-0xxx	M8, plug, straight, male, 3-pin – M8, socket, straight, female, 3-pin
ZK2020-3200-0xxx	M8, socket, straight, female, 4-pin – open end
ZK2020-3132-0xxx	M8, plug, straight, male, 4-pin – M8, socket, straight, female, 4-pin
ZS1020-0010	IP-Link plug, 1 piece, plug for IP-Link system
ZS2000-2210	Plug field assembly, Sensor, IP65/67, M8, straight, male, 3-pin, A-coded, 0.14…0.5 mm², Ø 4…5.5 mm
ZS2000-1213	Plug field assembly, Sensor, IP67, M8, straight, male, 3-pin, A-coded, 0.14…0.34 mm², Ø 3.5…5 mm
ZS2000-2310	Plug field assembly, Sensor and Power, IP65/67, M8, straight, male, 4-pin, A-coded, 0.14…0.5 mm², Ø 4…5.5 mm
ZS2000-2320	Socket field assembly, Sensor and Power, IP65/67, M8, straight, female, 4-pin, A-coded, 0.14…0.5 mm², Ø 4…5.5 mm
ZS5300-0003	Mounting plate for Coupler Box, zinc-coated steel sheet, 270 mm x 30 mm x 1.5 mm
ZS5000-0014	blanking plug, plastic (IP65/67), for M8 socket, green, packaging unit = 50 pieces
ZS5000-0010	blanking plug, plastic (IP67), for M8 socket, packaging unit = 50 pieces
ZB8801-0000	torque wrench for hexagonal plugs, adjustable
ZB8801-0001	torque cable key, M8/wrench size 9, for ZB8801-0000
