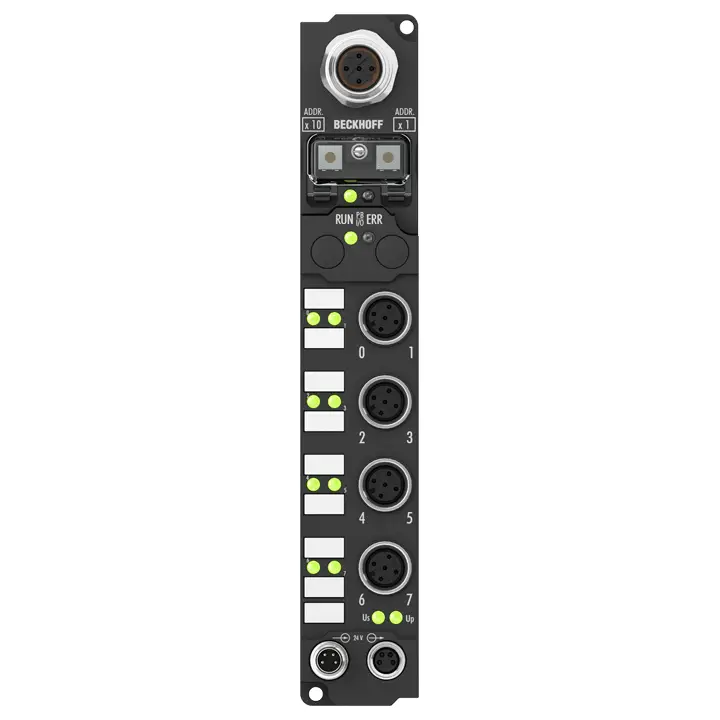

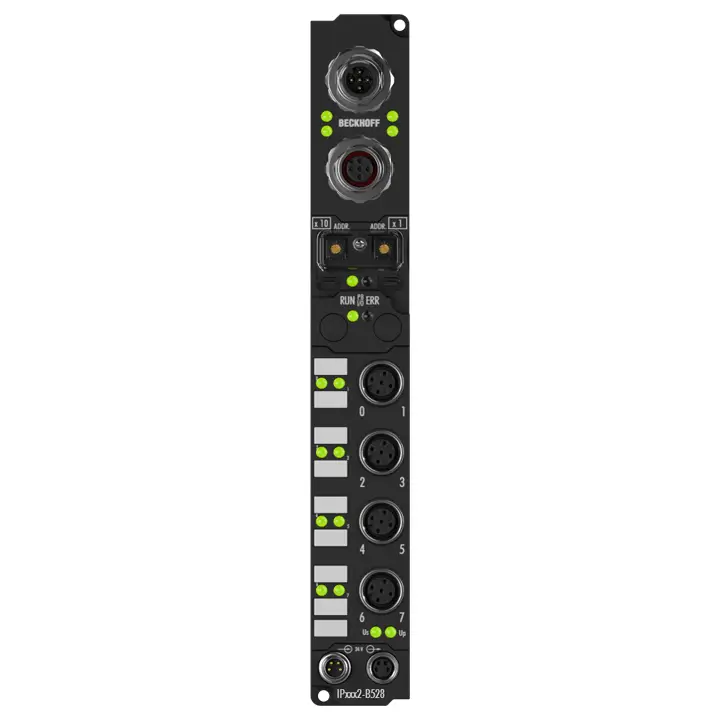

IP3112-B528 | Beckhoff | Fieldbus Box, 4-канальный аналоговый вход, DeviceNet®, токовый, 0/4…20 мА, 16 бит, дифференциальный, M12, встроенный T-разъем

Аналоговый модуль ввода IP3112 обрабатывает сигналы в диапазоне от 0/4 до 20 мА. Входной ток оцифровывается с разрешением 16 бит (по умолчанию 15 бит) и передается с гальванической развязкой на вышестоящее устройство автоматизации. Четыре входных канала имеют дифференциальные входы и общий внутренний потенциал земли....

Технические характеристики

Входные подключения	M12, screw type
Сигнальное напряжение	0/4…20 mA
Внутреннее сопротивление	80 Ω measuring shunt
Синфазное напряжение U CM	max. 35 V
Разрешение	16 bit
Погрешность/неопределенность измерения	< ±0.3% (relative to full scale value)
Время преобразования	250 ms, configurable to 5 ms
Номинальное напряжение	24 V DC (-15%/+20%)
Входной фильтр	configurable
Питание датчика	from load supply voltage U P
Потребляемый ток от U S (без тока датчиков)	see documentation
Подключение питания	feed: 1 x M8 male socket, 4-pin, a-coded; downstream connection: 1 x M8 female socket, 4-pin, a-coded
Разрядность в образе процесса	input: 4 x 16 bit data, optional: 4 x 8 bit control/status
Гальваническая развязка	channels/control voltage: 500 V, between the channels: no, control voltage/fieldbus: depends on the bus system
Цифровые периферийные сигналы	according to I/O type
Аналоговые периферийные сигналы	according to I/O type
Конфигурация	via KS2000 or the controller (explicit messaging)
Скорости передачи данных	automatic detection up to 500 kbaud
Шинный интерфейс	1 x M12 plug, 5-pin, 1 x M12 socket, 5-pin (tee-connector integrated)
Среда передачи данных	shielded copper cable, with power supply, typ. 2 x 2 x 0.25 mm²
Питание	control voltage: 24 V DC (-15%/+20%); load voltage: according to I/O type
Подключение питания	feed: 1 x M8 male socket, 4-pin, a-coded; downstream connection: 1 x M8 female socket, 4-pin, a-coded
Box supply current	45 mA + current consumption of sensors, max. 0.5 A
Ток вспомогательного питания	according to I/O type
Гальваническая развязка	control voltage/fieldbus: 500 V, control voltage/inputs or outputs: according to I/O type
Расстояние между станциями	500 m 250 m 100 m
Operating modes	bit strobe, polling, cyclic, change of state (COS)
Рабочая температура	0…55°C
Температура хранения	-25…+85°C
Устойчивость к вибрации/ударам	conforms to EN 60068-2-6/EN 60068-2-27
ЭМС	помехоустойчивость/эмиссия: conforms to EN 61000-6-2/EN 61000-6-4
Степень защиты/монтажное положение	IP65/66/67 (conforms to EN 60529)/variable
Допуски/маркировки	CE, UL
Материал	PA6 (polyamide)
Монтаж	2 fixing holes 3.5 mm diameter for M3
Информация для заказа / IP3112-B528ZK1020-0101-0xxx	pre-assembled IP-Link cable, drag-chain suitable
ZK2000-6100-0xxx	M12, plug, straight, male, 4-pin, A-coded – open end
ZK2000-6162-0xxx	M12, plug, straight, male, 4-pin, A-coded – M12, socket, straight, female, 4-pin, A-coded
ZK2020-3200-0xxx	M8, socket, straight, female, 4-pin – open end
ZK2020-3132-0xxx	M8, plug, straight, male, 4-pin – M8, socket, straight, female, 4-pin
ZS1020-0010	IP-Link plug, 1 piece, plug for IP-Link system
ZS2000-2610	Plug field assembly, Sensor, IP65/67, M12, straight, male, 4-pin, A-coded, 0.14…1.5 mm², Ø 4…8 mm
ZS2000-2710	Plug field assembly, Sensor, IP65/67, M12, straight, male, 5-pin, A-coded, 0.25…1.5 mm², Ø 4…8 mm
ZS2000-2310	Plug field assembly, Sensor and Power, IP65/67, M8, straight, male, 4-pin, A-coded, 0.14…0.5 mm², Ø 4…5.5 mm
ZS2000-2320	Socket field assembly, Sensor and Power, IP65/67, M8, straight, female, 4-pin, A-coded, 0.14…0.5 mm², Ø 4…5.5 mm
ZS5300-0003	Mounting plate for Coupler Box, zinc-coated steel sheet, 270 mm x 30 mm x 1.5 mm
ZS5000-0014	blanking plug, plastic (IP65/67), for M8 socket, green, packaging unit = 50 pieces
ZS5000-0020	blanking plug, plastic (IP67), for M12 socket, packaging unit = 50 pieces
ZB8801-0000	torque wrench for hexagonal plugs, adjustable
ZB8801-0001	torque cable key, M8/wrench size 9, for ZB8801-0000
ZB8801-0002	torque cable key, M12/wrench size 13, for ZB8801-0000
