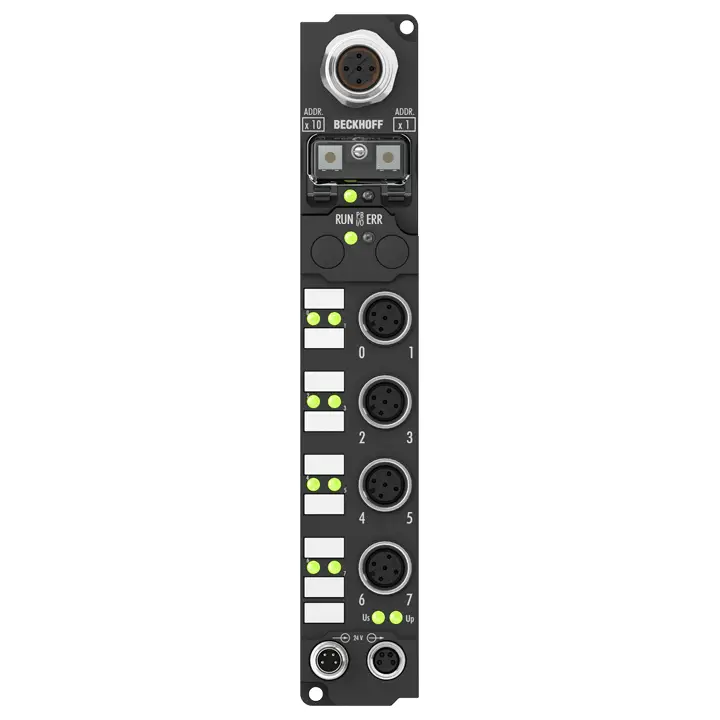

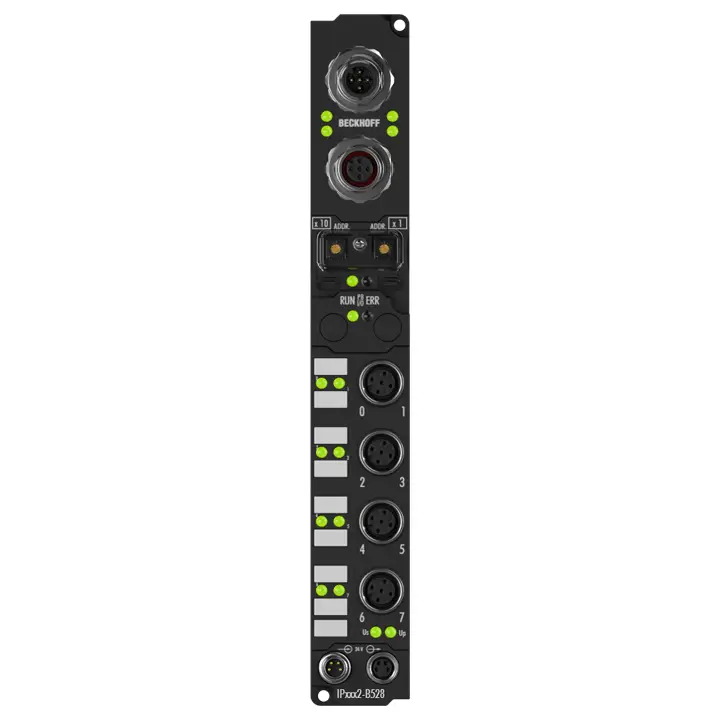

Модуль аналогового ввода IP3202 позволяет подключать датчики сопротивления напрямую. Схемотехника модуля обеспечивает работу датчиков по 2-, 3- или 4-проводной технологии подключения. Линеаризация во всем диапазоне температур выполняется с помощью микропроцессора. Диапазон температур может задаваться свободно. Модуль...
| Входные подключения | M12, screw type |
|---|---|
| Технология подключения | screw type M12 for 2-, 3- and 4-wire connections, presetting: 4-wire |
| Тип датчика | Pt100, Pt200, Pt500, Pt1000, Ni100, Ni120, Ni1000, resistance measurement (e.g. potentiometer) |
| Диапазон измерения | -200…+850°C (Pt sensors); -60…+250°C (Ni sensors) |
| Разрешение | 0.1°C per digit |
| Погрешность/неопределенность измерения | < ±1°C |
| Время преобразования | approx. 250 ms, configurable up to 65 ms |
| Номинальное напряжение | 24 V DC (-15%/+20%) |
| Измерительный ток | typ. 0.5 mA |
| Входной фильтр | 5 variations, configurable |
| Потребляемый ток от U S (без тока датчиков) | see documentation |
| Подключение питания | feed: 1 x M8 male socket, 4-pin, a-coded; downstream connection: 1 x M8 female socket, 4-pin, a-coded |
| Разрядность в образе процесса | input: 4 x 16 bit data, optional: 4 x 8 bit control/status |
| Гальваническая развязка | channels/control voltage: 500 V, between the channels: no, control voltage/fieldbus: depends on the bus system |
| Цифровые периферийные сигналы | according to I/O type |
| Аналоговые периферийные сигналы | according to I/O type |
| Конфигурация | via KS2000 or the controller (explicit messaging) |
| Скорость передачи | automatic detection up to 500 kbaud |
| Шинный интерфейс | 1 x M12 plug, 5-pin, 1 x M12 socket, 5-pin (tee-connector integrated) |
| Среда передачи данных | shielded copper cable, with power supply, typ. 2 x 2 x 0.25 mm² |
| Питание | control voltage: 24 V DC (-15%/+20%); load voltage: according to I/O type |
| Подключение питания | feed: 1 x M8 male socket, 4-pin, a-coded; downstream connection: 1 x M8 female socket, 4-pin, a-coded |
| Box supply current | 45 mA + current consumption of sensors, max. 0.5 A |
| Ток вспомогательного питания | according to I/O type |
| Гальваническая развязка | control voltage/fieldbus: 500 V, control voltage/inputs or outputs: according to I/O type |
| Расстояние между станциями | 500 m 250 m 100 m |
| Operating modes | bit strobe, polling, cyclic, change of state (COS) |
| Рабочая температура | 0…55°C |
| Температура хранения | -25…+85°C |
| Устойчивость к вибрации/ударам | conforms to EN 60068-2-6/EN 60068-2-27 |
| ЭМС | помехоустойчивость/эмиссия: conforms to EN 61000-6-2/EN 61000-6-4 |
| Степень защиты/монтажное положение | IP65/66/67 (conforms to EN 60529)/variable |
| Допуски/маркировки | CE, UL |
| Материал | PA6 (polyamide) |
| Монтаж | 2 fixing holes 3.5 mm diameter for M3 |
| Информация для заказа / IP3202-B528ZK1020-0101-0xxx | pre-assembled IP-Link cable, drag-chain suitable |
| ZK2000-6100-0xxx | M12, plug, straight, male, 4-pin, A-coded – open end |
| ZK2000-6162-0xxx | M12, plug, straight, male, 4-pin, A-coded – M12, socket, straight, female, 4-pin, A-coded |
| ZK2020-3200-0xxx | M8, socket, straight, female, 4-pin – open end |
| ZK2020-3132-0xxx | M8, plug, straight, male, 4-pin – M8, socket, straight, female, 4-pin |
| ZS1020-0010 | IP-Link plug, 1 piece, plug for IP-Link system |
| ZS2000-2610 | Plug field assembly, Sensor, IP65/67, M12, straight, male, 4-pin, A-coded, 0.14…1.5 mm², Ø 4…8 mm |
| ZS2000-2710 | Plug field assembly, Sensor, IP65/67, M12, straight, male, 5-pin, A-coded, 0.25…1.5 mm², Ø 4…8 mm |
| ZS2000-2310 | Plug field assembly, Sensor and Power, IP65/67, M8, straight, male, 4-pin, A-coded, 0.14…0.5 mm², Ø 4…5.5 mm |
| ZS2000-2320 | Socket field assembly, Sensor and Power, IP65/67, M8, straight, female, 4-pin, A-coded, 0.14…0.5 mm², Ø 4…5.5 mm |
| ZS5300-0003 | Mounting plate for Coupler Box, zinc-coated steel sheet, 270 mm x 30 mm x 1.5 mm |
| ZS5000-0014 | blanking plug, plastic (IP65/67), for M8 socket, green, packaging unit = 50 pieces |
| ZS5000-0020 | blanking plug, plastic (IP67), for M12 socket, packaging unit = 50 pieces |
| ZB8801-0000 | torque wrench for hexagonal plugs, adjustable |
| ZB8801-0001 | torque cable key, M8/wrench size 9, for ZB8801-0000 |
| ZB8801-0002 | torque cable key, M12/wrench size 13, for ZB8801-0000 |
