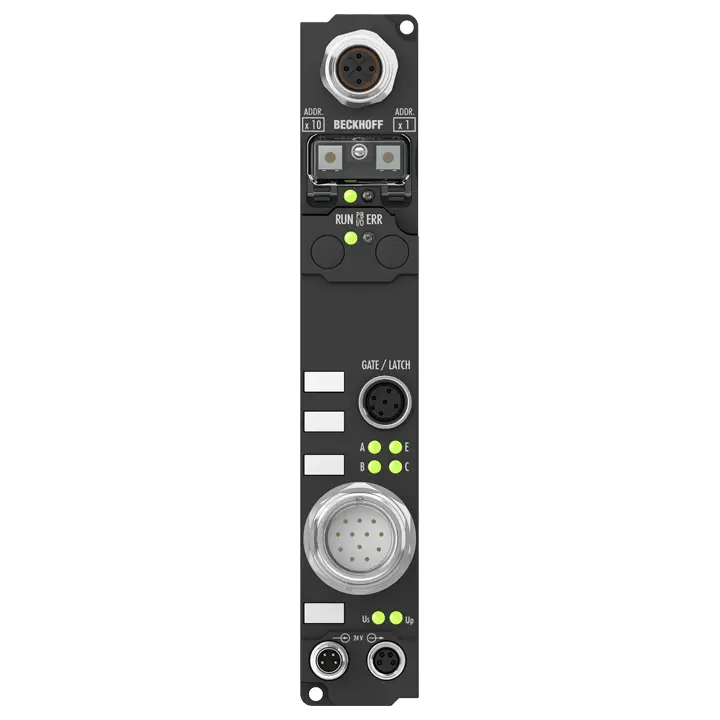

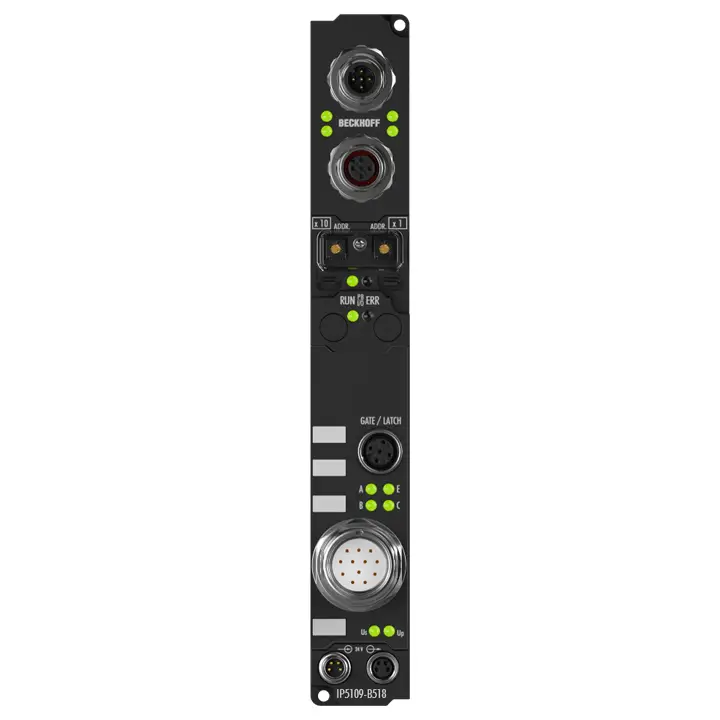

Модуль IP5109 представляет собой интерфейс для прямого подключения инкрементальных энкодеров с дифференциальными входами (RS485) или с одиночными входами. 16-разрядный счетчик с квадратурным декодером и 16-разрядная защелка для нулевого импульса могут считываться, устанавливаться или разрешаться. Входы могут...
| Количество каналов | 1 |
|---|---|
| Номинальное напряжение | 24 V DC (-15%/+20%) |
| Signal input | difference signal (RS485) |
| Encoder supply | 5 V DC |
| Питание датчика | from control voltage, max. 0.5 A, short-circuit proof in total |
| Counter | 16 bit, binary |
| Частота среза | 1 MHz (with 4-fold evaluation) |
| Квадратурный декодер | 1-, 2-, 4-fold evaluation |
| Zero-pulse latch | 16 bit |
| Разрешение | 16 bit binary value |
| Commands | read, set, enable |
| Скорость передачи | – |
| Подключение питания | feed: 1 x M8 male socket, 4-pin, a-coded; downstream connection: 1 x M8 female socket, 4-pin, a-coded |
| Потребляемый ток от U S (без тока датчиков) | see documentation |
| Разрядность в образе процесса | input/output: 2 x 16 bit data + 1 x 8 bit control/status |
| Гальваническая развязка | depends on the bus system |
| Цифровые периферийные сигналы | according to I/O type |
| Аналоговые периферийные сигналы | according to I/O type |
| Number of PDOs (CANopen) | 16 send and 16 receive process data objects |
| Additional CANopen features | life, node guarding, emergency object, variable mapping, store/restore |
| Конфигурация | via KS2000 or the controller (service data objects) |
| Скорость передачи | automatic detection of 10 kbaud up to 1 Mbaud |
| Шинный интерфейс | 1 x M12 plug, 5-pin, 1 x M12 socket, 5-pin (tee-connector integrated) |
| Среда передачи данных | shielded copper cable, 2 x signal, 1 x CAN ground (recommended) |
| Питание | control voltage: 24 V DC (-15%/+20%); load voltage: according to I/O type |
| Подключение питания | feed: 1 x M8 male socket, 4-pin, a-coded; downstream connection: 1 x M8 female socket, 4-pin, a-coded |
| Box supply current | 45 mA + current consumption of sensors, max. 0.5 A |
| Ток вспомогательного питания | according to I/O type |
| Гальваническая развязка | control voltage/fieldbus: 500 V, control voltage/inputs or outputs: according to I/O type |
| Operating modes | synchron, cyclic, event driven, polling |
| Рабочая температура | 0…55°C |
| Температура хранения | -25…+85°C |
| Устойчивость к вибрации/ударам | conforms to EN 60068-2-6/EN 60068-2-27 |
| ЭМС | помехоустойчивость/эмиссия: conforms to EN 61000-6-2/EN 61000-6-4 |
| Степень защиты/монтажное положение | IP65/66/67 (conforms to EN 60529)/variable |
| Допуски/маркировки | CE, UL |
| Материал | PA6 (polyamide) |
| Монтаж | 2 fixing holes 3.5 mm diameter for M3 |
| Информация для заказа / IP5109-B518ZS5300-0003 | Mounting plate for Coupler Box, zinc-coated steel sheet, 270 mm x 30 mm x 1.5 mm |
