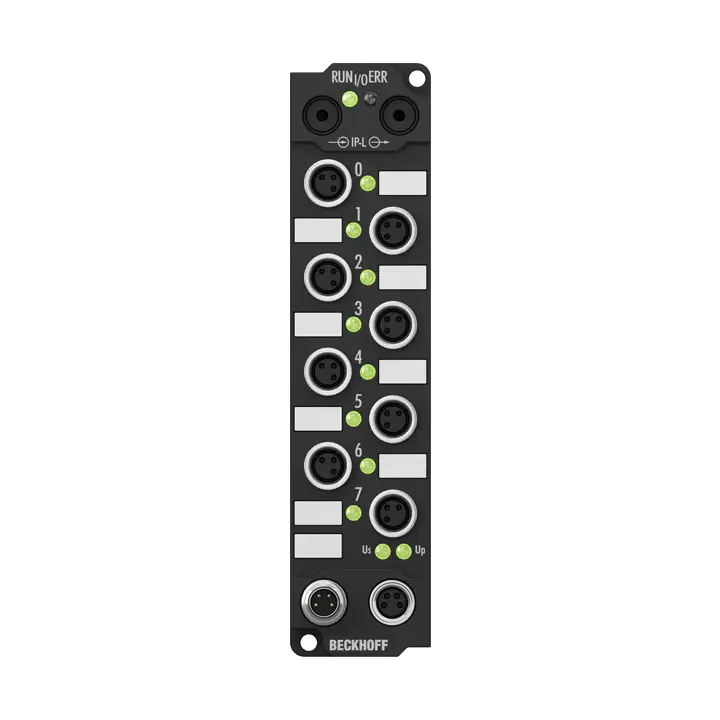

Цифровой модуль ввода-вывода IE2321 объединяет четыре цифровых входа и четыре цифровых выхода в одном устройстве. Выходы рассчитаны на токи нагрузки до 2 А, устойчивы к короткому замыканию и защищены от обратной полярности. Суммарный ток всех четырех выходов ограничен 4 А. Время входного фильтра составляет 3 мс.
| Input/output connections | M8, screw type |
|---|---|
| Входной фильтр | 3 ms |
| Сигнальное напряжение «0» | -3…+5 V |
| Сигнальное напряжение «1» | 11…30 V, 6 mA input current (EN 61131-2, type 2) |
| Питание датчика | from control voltage, max. 0.5 A, short-circuit proof in total |
| Тип нагрузки | ohmic, inductive, lamp load |
| Номинальное напряжение нагрузки | 24 V DC (-15%/+20%) |
| Макс. выходной ток | 2 A per channel, individually short-circuit proof, ∑ 4 A |
| Ток короткого замыкания | typ. 4 A |
| Ток вспомогательного питания | typ. 30 mA per channel |
| Потребляемый ток от U S (без тока датчиков) | 25 mA |
| Подключение питания | feed: 1 x M8 male socket, 4-pin, a-coded; downstream connection: 1 x M8 female socket, 4-pin, a-coded |
| Разрядность в образе процесса | 4 inputs + 4 outputs |
| Гальваническая развязка | channels/control voltage: no, between the channels: no, control voltage/fieldbus: yes, via IP-Link |
| Рабочая температура | 0…55°C |
| Температура хранения | -25…+85°C |
| Устойчивость к вибрации/ударам | conforms to EN 60068-2-6/EN 60068-2-27 |
| ЭМС | помехоустойчивость/эмиссия: conforms to EN 61000-6-2/EN 61000-6-4 |
| Степень защиты/монтажное положение | IP65/66/67 (conforms to EN 60529)/variable |
| Допуски/маркировки | CE, UL |
| Материал | PA6 (polyamide) |
| Монтаж | 2 fixing holes 3.5 mm diameter for M3 |
