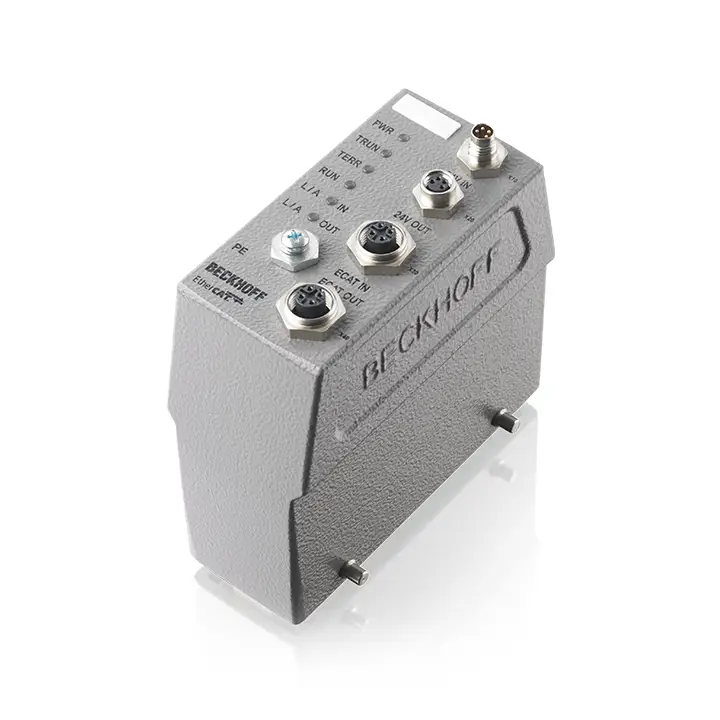

Модули полевой шины FM33xx-B110 позволяют подключать к одному модулю 12 или 32 термопары. Схема подключения этих нескольких термопар размещена в компактном брызгозащищенном корпусе и имеет интерфейс EtherCAT IN и интерфейс EtherCAT OUT. Питание модулей подается через отдельные соединения M8; модули поддерживают...
| Скорости передачи данных | 100 Mbit/s |
|---|---|
| Конфигурация | via the controller |
| Подключение | fieldbus: 2 x M12 socket, 4-pin (D-coded), thermocouples: industrial plug-in connection (Han24E), 2-wire connection | fieldbus: 2 x M12 socket, 4-pin (D-coded), thermocouples: industrial plug-in connection (Han64D), 2-wire connection |
| Количество каналов | 12 thermocouple channels | 32 thermocouple channels |
| Длина кабеля | max. 30 m |
| Sensor types | type J, mV measurement (other types on request) |
| Диапазон измерения | type J: -10…+900°C |
| Разрешение | 0.1°C per digit |
| Время преобразования | approx. 250 ms |
| Погрешность/неопределенность измерения | < ±0.5% (of the full scale value) |
| Входной фильтр | 5 variations, configurable |
| Питание | 24 V DC (-15%/+20%), feed: 1 x M8 plug, 4-pin; downstream connection: 1 x M8 socket, 4-pin |
| Потребление тока | typ. 120 mA/max. 150 mA | typ. 150 mA/max. 180 mA |
| Разрядность в образе процесса | input: 1 x 16 bit data, 2 x 8 bit status (per channel), 1 bit WcState, 10 bytes InfoData |
| Гальваническая развязка | channels/control voltage: 500 V, between the channels: no, control voltage/fieldbus: 500 V (EtherCAT) |
| Contact material | hard gold plated |
| Размеры (Ш x В x Г) | type A: 120 mm x 52 mm x 129 mm, type B: 150 mm x 52 mm x 129 mm |
| Вес | type A: 950 g, type B: 1030 g |
| Рабочая температура | 0…55°C |
| Температура хранения | -25…+85°C |
| Устойчивость к вибрации/ударам | conforms to EN 60068-2-6/EN 60068-2-27 |
| ЭМС | помехоустойчивость/эмиссия: conforms to EN 61000-6-2/EN 61000-6-4 |
| Степень защиты/монтажное положение | housing to IP65 (EtherCAT connector: IP67)/variable |
| Допуски/маркировки | CE, UL |
| Информация для заказа / FM3312-B110FM3312-B110-0010 | Fieldbus Module, 12-channel, EtherCAT, thermocouple, type J, housing type A (industrial plug-in connector, Han24B) |
| FM3312-B110-1010 | Fieldbus Module, 12-channel, EtherCAT, thermocouple, type J, housing type B (add-on housing AGG + locking bracket) |
| FM3332-B110-0010 | Fieldbus Module, 32-channel, EtherCAT, thermocouple, type J, housing type A (industrial plug-in connector, Han24B) |
| FM3332-B110-1010 | Fieldbus Module, 32-channel, EtherCAT, thermocouple, type J, housing type B (add-on housing AGG + locking bracket) |
