FM3332-B110-0010 | Beckhoff | Термопарные модули полевой шины с интерфейсом EtherCAT

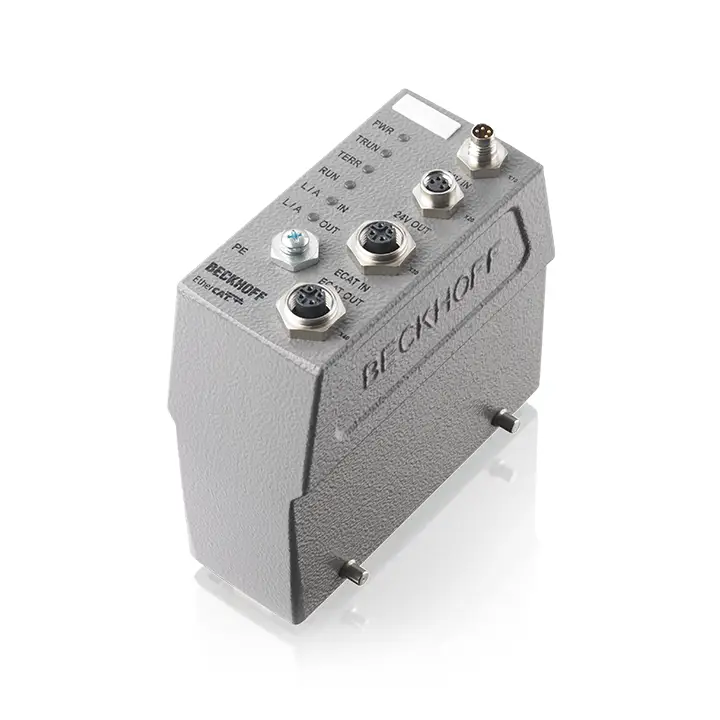

Модули полевой шины FM33xx-B110 позволяют подключать к одному модулю 12 или 32 термопары. Соединительная схема для этих нескольких термопар размещена в компактном брызгозащищенном корпусе и имеет интерфейс EtherCAT IN и интерфейс EtherCAT OUT. Питание модулей осуществляется через отдельные разъемы M8; модули...

Технические характеристики

Скорости передачи данных	100 Mbit/s
Конфигурация	via the controller
Подключение	fieldbus: 2 x M12 socket, 4-pin (D-coded), thermocouples: industrial plug-in connection (Han24E), 2-wire connection | fieldbus: 2 x M12 socket, 4-pin (D-coded), thermocouples: industrial plug-in connection (Han64D), 2-wire connection
Количество каналов	12 thermocouple channels | 32 thermocouple channels
Длина кабеля	max. 30 m
Sensor types	type J, mV measurement (other types on request)
Диапазон измерения	type J: -10…+900°C
Разрешение	0.1°C per digit
Время преобразования	approx. 250 ms
Погрешность/неопределенность измерения	< ±0.5% (of the full scale value)
Входной фильтр	5 variations, configurable
Питание	24 V DC (-15%/+20%), feed: 1 x M8 plug, 4-pin; downstream connection: 1 x M8 socket, 4-pin
Потребление тока	typ. 120 mA/max. 150 mA | typ. 150 mA/max. 180 mA
Разрядность в образе процесса	input: 1 x 16 bit data, 2 x 8 bit status (per channel), 1 bit WcState, 10 bytes InfoData
Гальваническая развязка	channels/control voltage: 500 V, between the channels: no, control voltage/fieldbus: 500 V (EtherCAT)
Contact material	hard gold plated
Размеры (Ш x В x Г)	type A: 120 mm x 52 mm x 129 mm, type B: 150 mm x 52 mm x 129 mm
Вес	type A: 950 g, type B: 1030 g
Рабочая температура	0…55°C
Температура хранения	-25…+85°C
Устойчивость к вибрации/ударам	conforms to EN 60068-2-6/EN 60068-2-27
ЭМС	помехоустойчивость/эмиссия: conforms to EN 61000-6-2/EN 61000-6-4
Степень защиты/монтажное положение	housing to IP65 (EtherCAT connector: IP67)/variable
Допуски/маркировки	CE, UL
