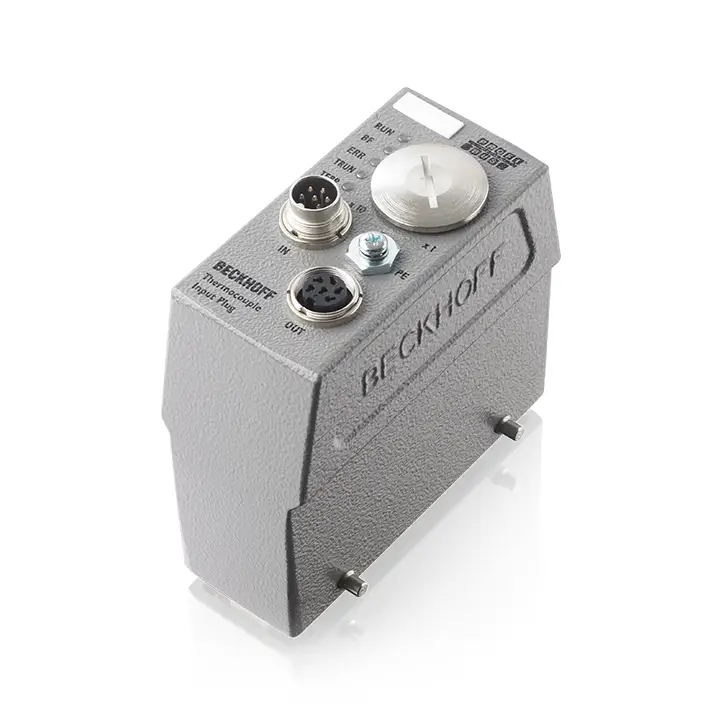

Fieldbus Modules FM33xx-B310 позволяют подключать к одному модулю 12 или 32 термопары. Соединительная схема для этих нескольких термопар размещена в компактном брызгозащищенном корпусе и оснащена интерфейсом PROFIBUS DP со скоростью передачи 12 Мбод. Обмен данными осуществляется преимущественно циклически, однако для...
| Скорости передачи данных | max. 12 Mbaud |
|---|---|
| Конфигурация | via KS2000 or the controller |
| Подключение | fieldbus: DIN 45322, 6-pin, screw type, thermocouples: industrial plug-in connection (Han24E), 2-wire connection | fieldbus: DIN 45322, 6-pin, screw type, thermocouples: industrial plug-in connection (Han64D), 2-wire connection |
| Количество каналов | 12 thermocouple channels | 32 thermocouple channels |
| Длина кабеля | max. 10 m |
| Sensor types | type J, K, mV measurement |
| Диапазон измерения | type J: -10…+900°C; type K: -100…+1370°C |
| Разрешение | 0.1°C per digit |
| Время преобразования | approx. 250 ms |
| Погрешность/неопределенность измерения | < ±0.5% (of the full scale value) |
| Входной фильтр | 5 variations, configurable |
| Питание | 24 V DC (-15%/+20%) |
| Потребление тока | typ. 90 mA/max. 120 mA | typ. 100 mA/max. 130 mA |
| Разрядность в образе процесса | input: 4 x 16 bit data, optional: 4 x 8 bit control/status |
| Гальваническая развязка | channels/control voltage: 500 V, between the channels: no, control voltage/fieldbus: 100 V (PROFIBUS) |
| Contact material | hard gold plated |
| Размеры (Ш x В x Г) | type A: 120 mm x 52 mm x 129 mm, type B: 150 mm x 52 mm x 129 mm |
| Вес | type A: 950 g, type B: 1030 g |
| Рабочая температура | 0…55°C |
| Температура хранения | -25…+85°C |
| ЭМС | помехоустойчивость/эмиссия: conforms to EN 61000-6-2/EN 61000-6-4 |
| Степень защиты/монтажное положение | housing to IP65 (PROFIBUS connector: IP67)/variable |
| Допуски/маркировки | CE, UL |
