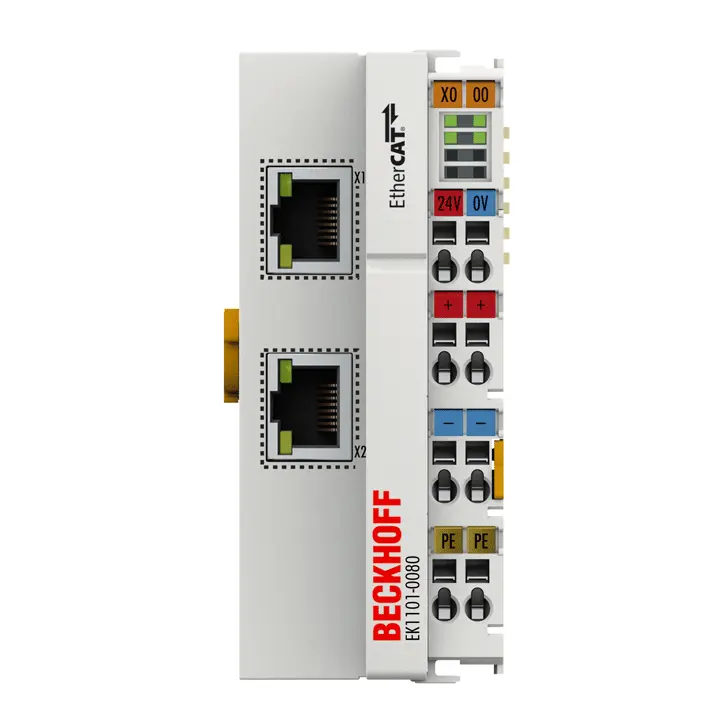

EK1101-0080 EtherCAT Coupler является связующим звеном между протоколом EtherCAT на уровне полевой шины и клеммами EtherCAT . Coupler преобразует проходящие телеграммы из Ethernet 100BASE-TX в представление сигналов E-bus. Станция состоит из Coupler и любого количества клемм EtherCAT, которые автоматически...
| Среда передачи данных | Ethernet/EtherCAT cable (min. Cat.5), shielded |
|---|---|
| Расстояние между станциями | max. 100 m (100BASE-TX) |
| Количество клемм EtherCAT | up to 65,534 |
| Тип/количество периферийных сигналов | max. 4.2 GB addressable I/O points |
| Number of configurable IDs | 4096 |
| Протокол | EtherCAT |
| Задержка распространения | approx. 1 µs |
| Скорости передачи данных | 100 Mbit/s |
| Шинный интерфейс | 2 x RJ45 |
| Питание | 24 V DC (-15%/+20%) |
| Потребляемый ток от U S | 70 mA + (∑ E-bus current/4) |
| Current consumption from U P | load |
| Питание от E-bus | 2000 mA |
| Силовые контакты | max. 24 V DC/max. 10 A |
| Гальваническая развязка | 500 V (power contact/supply voltage/Ethernet) |
| Вес | approx. 105 g |
| Рабочая температура | -25…+60°C |
| Температура хранения | -40…+85°C |
| ЭМС | помехоустойчивость/эмиссия: conforms to EN 61000-6-2/EN 61000-6-4 |
| Относительная влажность | 95%, no condensation |
| Устойчивость к вибрации/ударам | conforms to EN 60068-2-6/EN 60068-2-27 |
| Степень защиты/монтажное положение | IP20/variable |
| Допуски/маркировки | CE, CCC, UL, ATEX, IECEx |
| Ex-маркировка | ATEX: II 3 G Ex ec IIC T4 Gc IECEx: Ex ec IIC T4 Gc |
| Материал | polycarbonate |
| Монтаж | on 35 mm DIN rail, conforming to EN 60715 with lock |
| Монтаж вплотную посредством ... | double slot and key connection |
| Маркировка | labeling of the BZxxxx series |
| Монтаж проводки | solid conductor (s), flexible conductor (st) and ferrule (f): spring actuation by screwdriver |
| Сечение подключаемого проводника | s*: 0.08…2.5 mm², st*: 0.08…2.5 mm², f*: 0.14…1.5 mm² |
| Сечение подключаемого проводника AWG | s*: AWG28…14, st*: AWG28…14, f*: AWG26…16 |
| Длина зачистки | 8…9 mm |
| Токовая нагрузка силовых контактов | I max : 10 A |
| Размеры (Ш x В x Г) | 44 mm x 100 mm x 68 mm |
