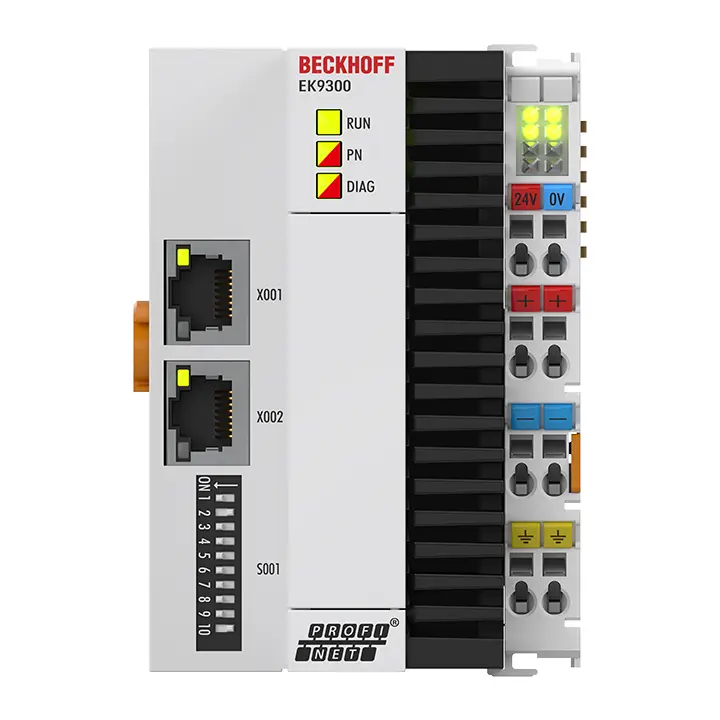

EK9300 | Beckhoff | PROFINET RT шинный соединитель

Шинный соединитель EK9300 подключает сети PROFINET RT к клеммам EtherCAT (ELxxxx), а также к модулям EtherCAT Box (EPxxxx), и преобразует телеграммы PROFINET RT в представление сигналов E-bus. Одна станция состоит из EK9300 и любого количества клемм EtherCAT. Соединитель подключается к PROFINET RT через RJ45. В...

Технические характеристики

Количество клемм EtherCAT	depending on the process data size
Тип/количество периферийных сигналов	depending on the process data size
Протокол	PROFINET RT
Скорости передачи данных	100 Mbit/s
Конфигурация	not required
Шинный интерфейс	2 x RJ45 (switched)
Питание	24 V DC (-15%/+20%)
Входной ток	typ. 120 mA + (total E-bus current)/4
Потребляемый ток E-bus	up to 2 A
Силовые контакты	max. 24 V DC/max. 10 A
Гальваническая развязка	500 V (power contact/supply voltage/Ethernet)
Размеры (Ш x В x Г)	64 mm x 100 mm x 73 mm
Рабочая температура	-25…+60°C
Температура хранения	-40…+85°C
ЭМС	помехоустойчивость/эмиссия: conforms to EN 61000-6-2/EN 61000-6-4
Относительная влажность	95%, no condensation
Устойчивость к вибрации/ударам	conforms to EN 60068-2-6/EN 60068-2-27
Степень защиты/монтажное положение	IP20/see documentation
Допуски/маркировки	CE, CCC, UL, ATEX, IECEx, cFMus
Ex-маркировка	ATEX: II 3 G Ex ec IIC T4 Gc IECEx: Ex ec IIC T4 Gc cFMus: Class I, Division 2, Groups A, B, C, D Class I, Zone 2, AEx ec IIC T4 Gc
Материал	polycarbonate
Монтаж	on 35 mm DIN rail, conforming to EN 60715 with lock
Монтаж вплотную посредством ...	double slot and key connection
Маркировка	labeling of the BZxxxx series
Монтаж проводки	solid conductor (s), flexible conductor (st) and ferrule (f): spring actuation by screwdriver
Сечение подключаемого проводника	s*: 0.08…2.5 mm², st*: 0.08…2.5 mm², f*: 0.14…1.5 mm²
Сечение подключаемого проводника AWG	s*: AWG28…14, st*: AWG28…14, f*: AWG26…16
Длина зачистки	8…9 mm
Токовая нагрузка силовых контактов	I max : 10 A
Размеры (Ш x В x Г)	64 mm x 100 mm x 72 mm
