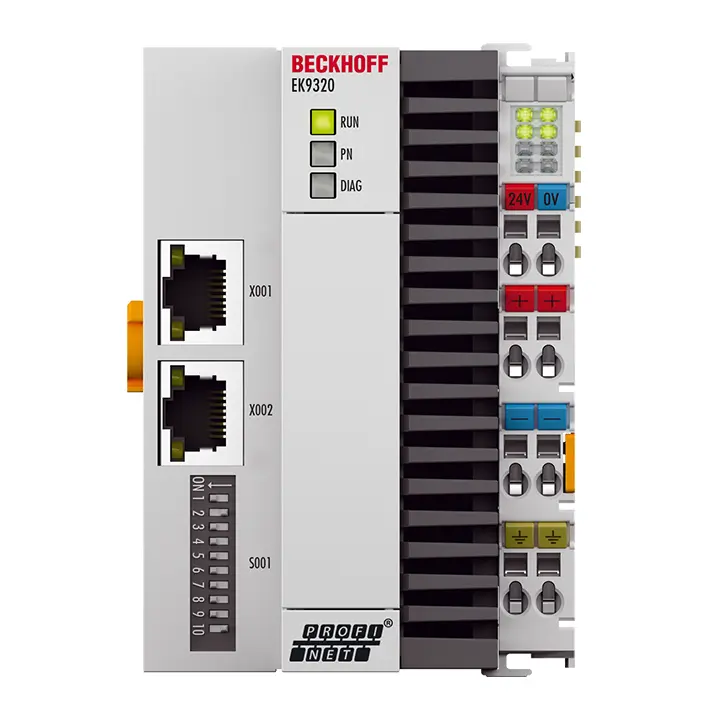

Шинный соединитель EK9320 является преемником EK9300. Он подключает сети PROFINET RT к клеммам EtherCAT (ELxxxx), а также к модулям EtherCAT Box (EPxxxx) и преобразует телеграммы из PROFINET RT в сигнальное представление E-bus. Одна станция состоит из EK9320 и любого количества клемм EtherCAT. Соединитель подключается...
| Количество клемм EtherCAT | depending on the process data size |
|---|---|
| Тип/количество периферийных сигналов | depending on the process data size |
| Протокол | PROFINET RT |
| Скорости передачи данных | 100/1000 Mbit/s |
| Конфигурация | not required |
| Шинный интерфейс | 2 x RJ45 (switched) |
| Питание | 24 V DC (-15%/+20%) |
| Входной ток | typ. 120 mA + (total E-bus current)/4 |
| Потребляемый ток E-bus | up to 2 A |
| Силовые контакты | max. 24 V DC/max. 10 A |
| Гальваническая развязка | 500 V (power contact/supply voltage/Ethernet) |
| Рабочая температура | -25…+60°C |
| Температура хранения | -40…+85°C |
| ЭМС | помехоустойчивость/эмиссия: conforms to EN 61000-6-2/EN 61000-6-4 |
| Относительная влажность | 95%, no condensation |
| Устойчивость к вибрации/ударам | conforms to EN 60068-2-6/EN 60068-2-27 |
| Степень защиты/монтажное положение | IP20/see documentation |
| Допуски/маркировки | CE |
| Материал | polycarbonate |
| Монтаж | on 35 mm DIN rail, conforming to EN 60715 with lock |
| Монтаж вплотную посредством ... | double slot and key connection |
| Маркировка | labeling of the BZxxxx series |
| Монтаж проводки | solid conductor (s), flexible conductor (st) and ferrule (f): spring actuation by screwdriver |
| Сечение подключаемого проводника | s*: 0.08…2.5 mm², st*: 0.08…2.5 mm², f*: 0.14…1.5 mm² |
| Сечение подключаемого проводника AWG | s*: AWG28…14, st*: AWG28…14, f*: AWG26…16 |
| Длина зачистки | 8…9 mm |
| Токовая нагрузка силовых контактов | I max : 10 A |
| Размеры (Ш x В x Г) | 64 mm x 100 mm x 72 mm |
