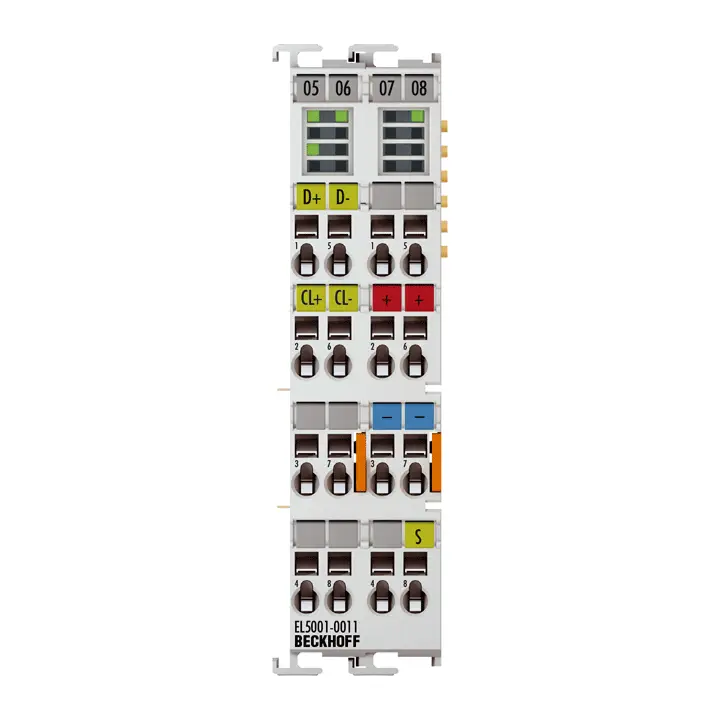

Клемма EL5001-0011 SSI monitor EtherCAT используется для мониторинга обмена данными между SSI-мастером и SSI-энкодером (ведомым устройством). Питание энкодера осуществляется через существующий интерфейс SSI. Схема интерфейса предоставляет входящий поток данных контроллеру как слово данных в образе процесса. Различные...
| Количество каналов | 1 |
|---|---|
| Подключение энкодера | D+, D-, Cl+, Cl- |
| Encoder operating voltage | 24 V DC (generated from the power contacts) |
| Distributed Clocks | yes |
| Signal output (pulse) | difference signal (RS422) |
| Signal input (data) | difference signal (RS422) |
| Питание | 24 V DC via power contacts |
| Скорости передачи данных | variable up to 1 MHz, 250 kHz default |
| Serial input | variable up to 32 bit, 24 bit default |
| Data direction | read |
| Потребляемый ток силовых контактов | typ. 20 mA + load |
| Потребляемый ток E-bus | typ. 130 mA |
| Гальваническая развязка | 500 V (E-bus/field potential) |
| Особые характеристики | no clock output (simply listening), adjustable baud rate, coding and data length, power fail bit activatable |
| Вес | approx. 100 g |
| Рабочая температура | -25…+60°C |
| Температура хранения | -40…+85°C |
| Относительная влажность | 95%, no condensation |
| Устойчивость к вибрации/ударам | conforms to EN 60068-2-6/EN 60068-2-27 |
| ЭМС | помехоустойчивость/эмиссия: conforms to EN 61000-6-2/EN 61000-6-4 |
| Степень защиты/монтажное положение | IP20/variable |
| Допуски/маркировки | CE, CCC, UL, ATEX, IECEx |
| Ex-маркировка | ATEX: II 3 G Ex ec IIC T4 Gc IECEx: Ex ec IIC T4 Gc |
| Материал | polycarbonate |
| Монтаж | on 35 mm DIN rail, conforming to EN 60715 with lock |
| Монтаж вплотную посредством ... | double slot and key connection |
| Маркировка | labeling of the BZxxxx series |
| Монтаж проводки | solid conductor (s), flexible conductor (st) and ferrule (f): spring actuation by screwdriver |
| Сечение подключаемого проводника | s*: 0.08…2.5 mm², st*: 0.08…2.5 mm², f*: 0.14…1.5 mm² |
| Сечение подключаемого проводника AWG | s*: AWG28…14, st*: AWG28…14, f*: AWG26…16 |
| Длина зачистки | 8…9 mm |
| Токовая нагрузка силовых контактов | I max : 10 A |
| Размеры (Ш x В x Г) | 24 mm x 100 mm x 68 mm |
