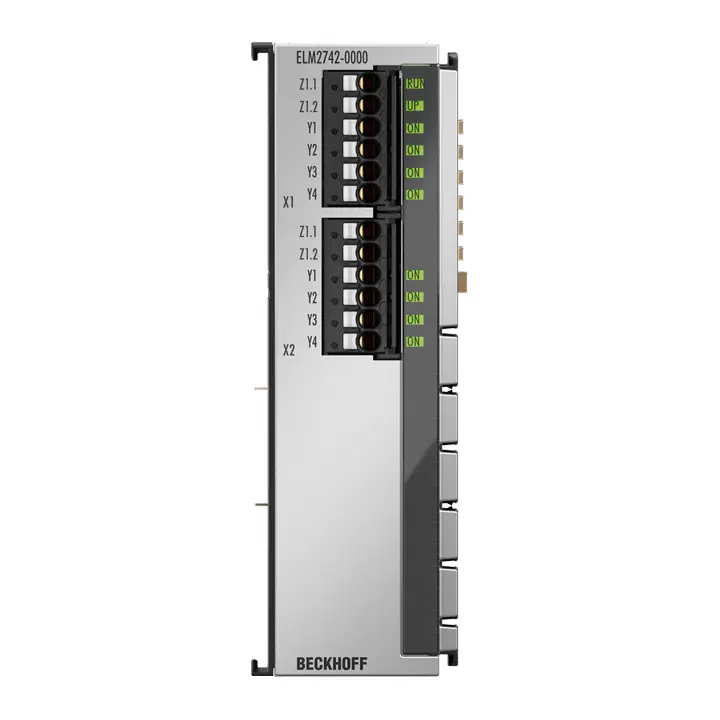

С помощью ELM2742 Beckhoff значительно расширяет возможности использования встроенной измерительной техники серии ELM3xxx, а также стандартных аналоговых входов и выходов EL3xxx/EL4xxx, поскольку теперь несколько датчиков или источников могут быть одновременно подключены к одному аналоговому входному каналу. Для этого...
| Технология подключения | 2-wire MOSFET output |
|---|---|
| Количество каналов | 2 |
| Количество выходов | 2 x multiplexer 1 on 4 |
| Номинальное напряжение | 48 V AC/DC |
| Тип нагрузки | ohmic |
| Distributed Clocks | – |
| Ohmic switching current | 1 A AC/DC per channel (in the operating temperature range, 2 A at 25°C ambient temperature) |
| Inductive switching current | no data |
| Потребляемый ток E-bus | typ. 60 mA |
| Гальваническая развязка | 500 V (E-bus/field potential) |
| Потребляемый ток силовых контактов | typ. 20 mA |
| Конфигурация | no address or configuration setting |
| On-resistance | typ. 0.1 Ω |
| Switching on speed | typ. 1 ms, max. 5 ms |
| Switching off speed | typ. 1 ms, max. 5 ms |
| Breakdown voltage | 80 V |
| Ток короткого замыкания | not short-circuit proof, see peak current |
| Peak current | 5 A (100 ms) |
| Особые характеристики | wear-free solid-state relay (semiconductor) |
| Вес | approx. 350 g |
| Рабочая температура | 0…55°C |
| Температура хранения | -25…+85°C |
| Устойчивость к вибрации/ударам | conforms to EN 60068-2-6/EN 60068-2-27 |
| ЭМС | помехоустойчивость/эмиссия: conforms to EN 61000-6-2/EN 61000-6-4 |
| Степень защиты/монтажное положение | IP20/variable |
| Допуски/маркировки | CE |
| Материал | zinc die-cast |
| Монтаж | on 35 mm DIN rail, conforming to EN 60715 with lock |
| Монтаж вплотную посредством ... | double slot and key connection |
| Маркировка | – |
| Монтаж проводки | solid conductors (s): direct plug-in technology; fine-stranded conductors (st) and ferrule (f): spring actuation by screwdriver |
| Сечение подключаемого проводника | s*: 0.2…1.5 mm², st*: 0.2…1.5 mm², f*: 0.25…0.75 mm² |
| Сечение подключаемого проводника AWG | s*: AWG24…14, st*: AWG24…14, f*: AWG24…14 |
| Длина зачистки | 8…9 mm |
| Размеры (Ш x В x Г) | 30 mm x 100 mm x 95 mm |
