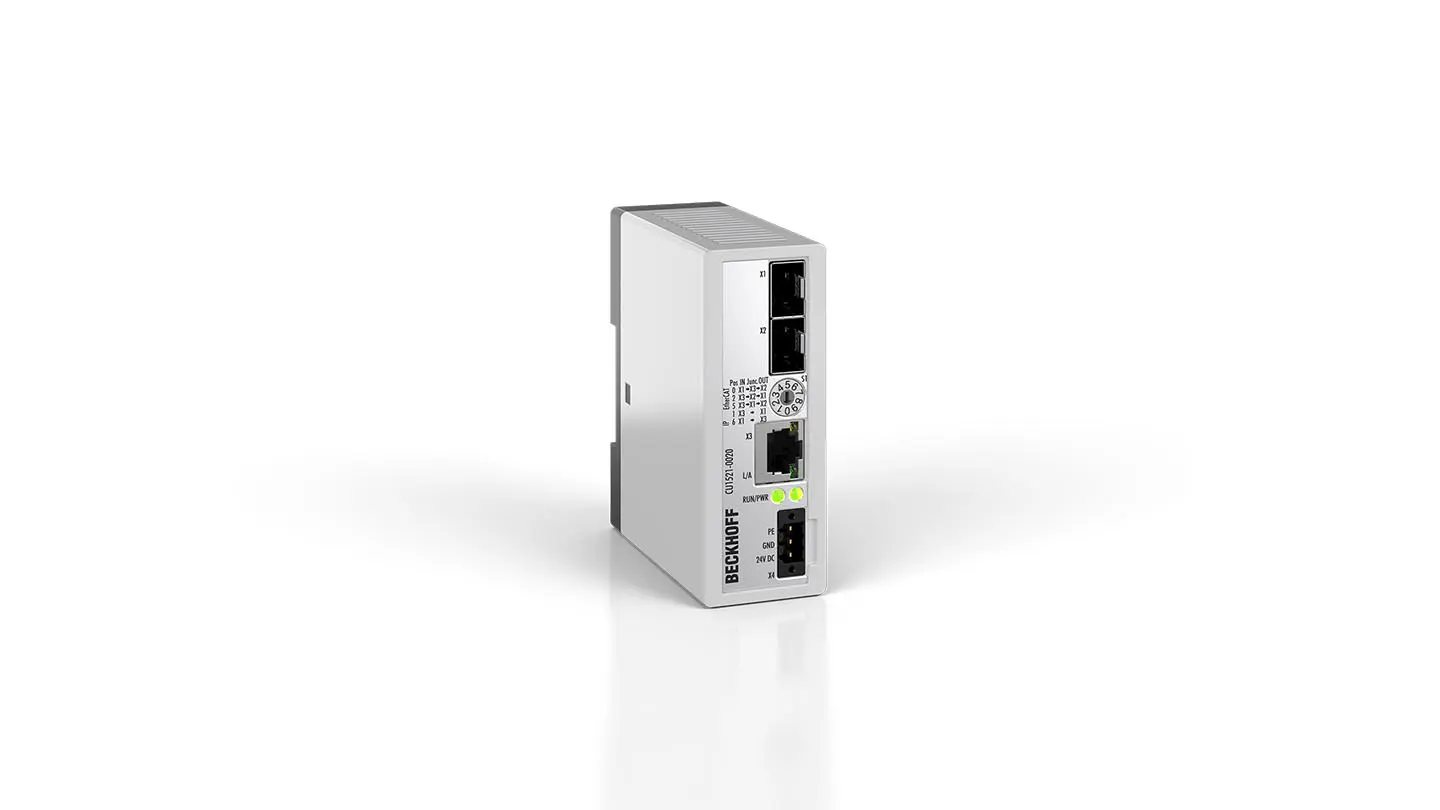

CU1521-0020 представляет собой 3-портовое устройство Ethernet с двумя слотами SFP и служит универсальным медиаконвертером и соединительным узлом для EtherCAT и Industrial Ethernet. Оно было специально разработано для попарного использования в сетях EtherCAT, особенно при применении специальных технологий передачи,...
any (depending on SFP module); Ethernet/EtherCAT cable (min. Cat.5), shielded
Шинный интерфейс
1 x RJ45, SFP: depending on SFP module
Расстояние между станциями
RJ45: max 100 m SFP: depending on SFP modul
Протокол
Ethernet/EtherCAT
Delay
approx. 1 µs per port
Скорости передачи данных
100 Mbit/s EtherCAT 10/100/1000 Mbit/s Ethernet
Конфигурация
per rotary switch
Питание
24 (18…30) V DC, 3-pin connection (+, -, PE)
Current consumption 24 V DC
approx. 120 mA
Размеры (Ш x В x Г)
35 mm x 98.5 mm x 76.5 mm
Вес
approx. 150 g
Рабочая температура
0…55°C
Температура хранения
-25…+85°C
Относительная влажность
95%, no condensation
Устойчивость к вибрации/ударам
conforms to EN 60068-2-6/EN 60068-2-27
ЭМС
помехоустойчивость/эмиссия: conforms to EN 61000-6-2/EN 61000-6-4
Степень защиты/монтажное положение
IP20/variable
Допуски/маркировки
CE
Описание
CU1521-0020 представляет собой 3-портовое устройство Ethernet с двумя слотами SFP и служит универсальным медиаконвертером и соединительным узлом для EtherCAT и Industrial Ethernet. Оно было специально разработано для попарного использования в сетях EtherCAT, особенно при применении специальных технологий передачи, таких как волоконная оптика BiDi, для которых стандартные куплеры (например, EK1501/1501-0010) или медиаконвертеры (например, CU1521/CU1521-0010) не подходят.
Для работы могут использоваться только SFP-модули, одобренные Beckhoff.
Направление передачи EtherCAT (медь — SFP, SFP — медь, SFP — SFP) и функцию Link Loss Forwarding для штатной работы Ethernet можно удобно настроить с помощью поворотного переключателя на устройстве.
Для обеспечения совместимости с EtherCAT медиаконвертер работает без коллизий с постоянной задержкой и функционирует как самостоятельное устройство EtherCAT. В отличие от стандартных медиаконвертеров, это обеспечивает быстрый контроль канала связи даже при неисправности, гарантируя безопасное завершение сегмента EtherCAT и бесперебойное продолжение работы.
Устройство поставляется без SFP-модулей, но с установленными пылезащитными заглушками SFP.
