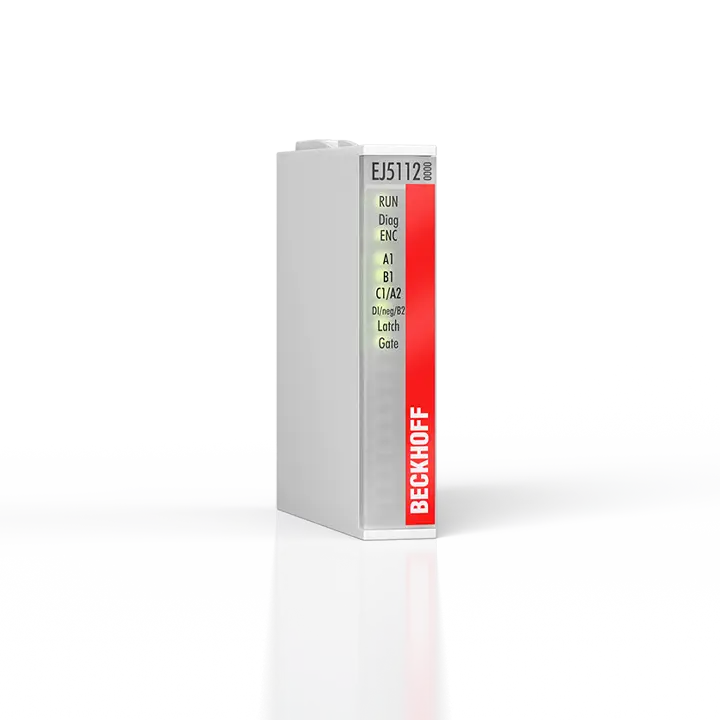

Вставной модуль EJ5112 EtherCAT представляет собой интерфейс для непосредственного подключения двух инкрементных энкодеров с дорожками A и B или одного энкодера с дорожками A, B и C. Могут подключаться энкодеры с дифференциальными сигналами (RS422) или несимметричными сигналами (TTL и открытый коллектор). Могут...
| Количество каналов | 2 x (1 x A, B, C/2 x A,B) |
|---|---|
| Подключение энкодера | 1-channel mode: differential input (RS422): A, A̅, B, B̅, C, C̅ single-ended connection (TTL, open collector): A, B, C 2-channel mode: differential input (RS422): A, A̅, B, B̅ single-ended connection (TTL, open collector): A, B counter, pulse generator: A, B |
| Дополнительные входы | latch, gate/latch (24 V DC, T ON > 1 µs), status input (max. 5 V DC, negative switching) |
| Encoder operating voltage | 5 V DC (default), 12 V DC, 24 V DC switchable, 0.3 A total current (generated from the 24 V DC U P power contacts) |
| Counter | 32 bit (default), 16 bit switchable |
| Частота среза | RS422: 20 million increments/s with 4-fold evaluation, corresponding to 5 MHz, TTL: 4 million increments/s with 4-fold evaluation, corresponding to 1 MHz, open collector: 400 kilo increments/s with 4-fold evaluation, corresponding to 100 kHz |
| Потребляемый ток E-bus | typ. 210 mA |
| Current consumption from U P | typ. 10 mA + load |
| Разрешение | 1/256 bit microincrements |
| Квадратурный декодер | 4-fold evaluation (default), 2-fold, 1-fold evaluation switchable |
| Distributed Clocks | yes |
| Гальваническая развязка | 500 V (E-bus/field potential) |
| Вес | approx. 30 g |
| Рабочая температура | -25…+60°C |
| Температура хранения | -40…+85°C |
| Относительная влажность | 95%, no condensation |
| Устойчивость к вибрации/ударам | conforms to EN 60068-2-6/EN 60068-2-27 |
| ЭМС | помехоустойчивость/эмиссия: conforms to EN 61000-6-2/EN 61000-6-4 |
| Степень защиты/монтажное положение | IP20/see documentation |
| Допуски/маркировки | CE |
| Степень защиты | IP20 |
| Материал | polycarbonate |
| Размеры | Ширина (одинарная) | 12 mm |
| Размеры | Высота | 66 mm |
| Размеры | Глубина | 55 mm |
| Монтаж | 2 x 20-pin socket strip on signal distribution board |
| Механизм подключения | application-specific plug on the signal distribution board |
| Механическое кодирование | yes |
| Положение кодирующих штифтов | 2, 5 |
