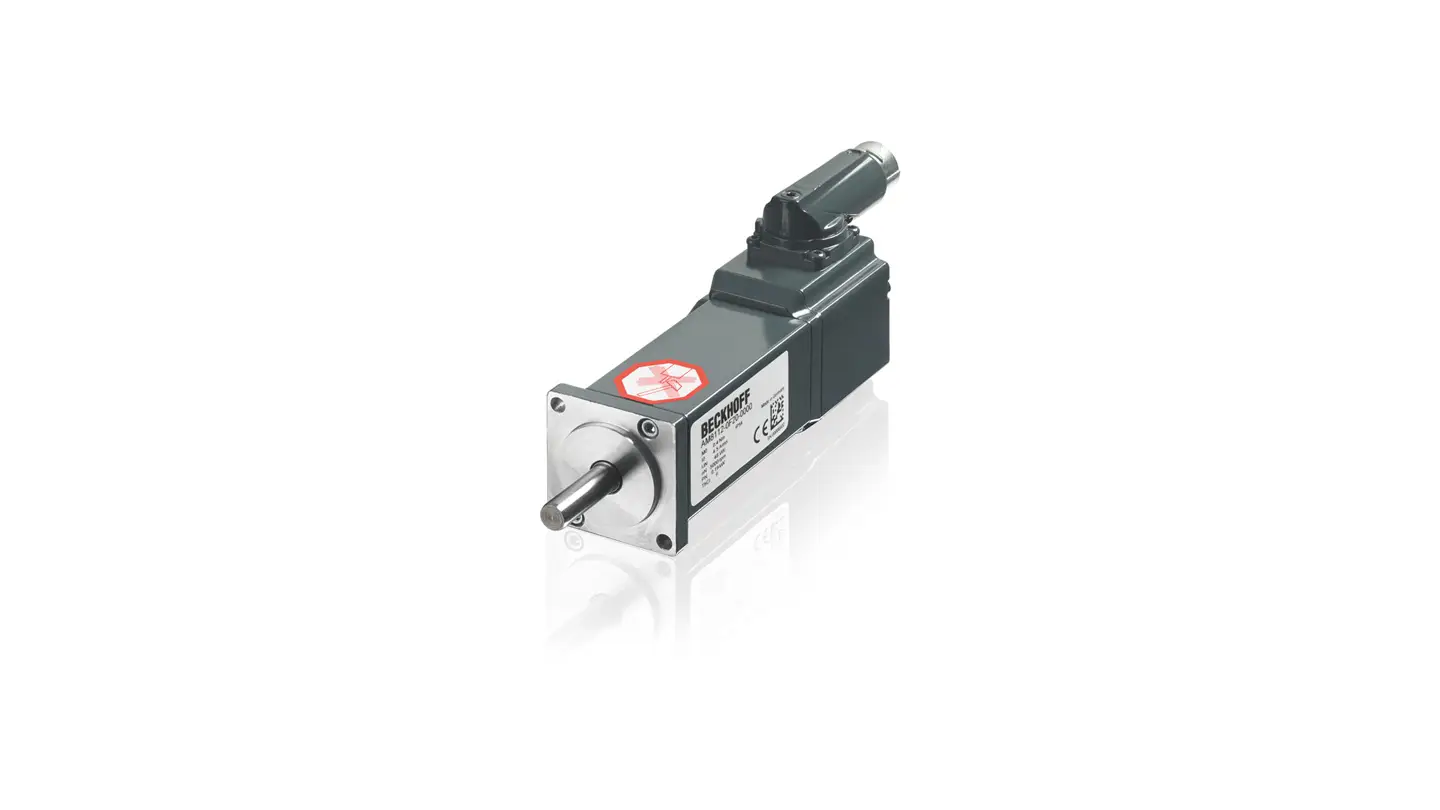

Низковольтный серводвигатель AM8112 подходит для высокодинамичных приводных решений в компактном исполнении в диапазоне напряжения
| Номинальное напряжение | 24…48 V DC |
|---|---|
| Standstill torque | 0.38 Nm |
| Rated torque | 0.38 Nm |
| Peak torque | 1.36 Nm |
| Rated speed | 4500 min -1 |
| Rated power | 0.17 kW |
| Standstill current | 4.70 A |
| Peak current | 16.5 A |
| Torque constant | 0.08 Nm/A |
| Rotor moment of inertia | 0.048 kgcm² |
| Motor feedback | resolver, single-turn absolute encoder OCT, 18 bit, single-turn or multi-turn absolute encoder, electronic nameplate OCT, 24 bit, SIL 2-capable, single-turn or multi-turn absolute encoder, electronic nameplate |
| Охлаждение | convection |
| Технология подключения | itec ® plug |
| Ambient temperature (operation) | 5…40°C |
| Допуски/маркировки | CE, cURus |
| Конструктивное исполнение | flange-mounted according to IM B5, IM V1, IM V3 |
| Материал | aluminum |
| Coating/surface | acrylic powder-coated, dark gray, similar to RAL7016 |
| b | 8 h7 |
| d | 25 mm |
| l | 46 mm |
| r | 40 mm |
| k (without brake) | 117 mm |
| k (with brake) | 149 mm |
| Информация для заказа / AM8112-WFYZw = 0 | smooth shaft |
| w = 1 | shaft with groove and feather key according to DIN 6885 |
| x | winding code |
| y = 0 | 2-cable standard: feedback resolver |
| y = 1 | One Cable Technology for power and feedback: feedback transmission via motor cable, no feedback cable necessary, electronic nameplate, single-turn, absolute position within one revolution, 18 bit resolution |
| y = 2 | One Cable Technology for power and feedback: feedback transmission via motor cable, no feedback cable necessary, electronic nameplate, multi-turn, absolute position within 4096 revolutions, 18 bit resolution |
| y = G Preferred type | One Cable Technology for power and feedback: feedback transmission via motor cable, no feedback cable necessary, electronic nameplate, single-turn, absolute position within one revolution, resolution 24 bit, SIL 2-capable (Mandatory for TwinSAFE Safe Motion functions at ELM72xx-9018) |
| y = H Preferred type | One Cable Technology for power and feedback: feedback transmission via motor cable, no feedback cable necessary, electronic nameplate, multi-turn, absolute position within 4096 revolutions, resolution 24 bit, SIL 2-capable (Mandatory for TwinSAFE Safe Motion functions at ELM72xx-9018) |
| z = 0 | without holding brake |
| z = 1 | with backlash-free permanent magnet holding brake |
