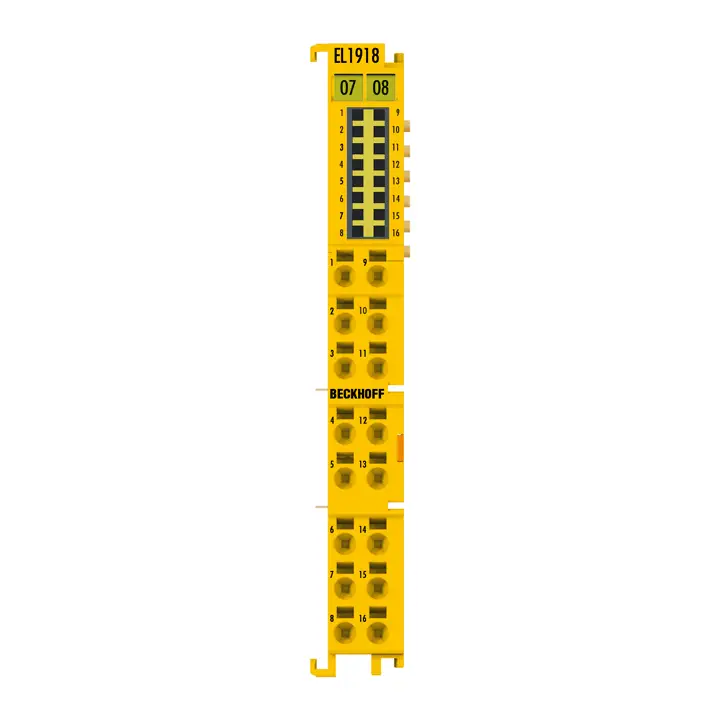

Компонент TwinSAFE EL1918 представляет собой клемму цифрового входа для датчиков с беспотенциальными контактами на 24 В DC. Клемма EtherCAT имеет восемь отказобезопасных входов, которые передаются через FSoE компоненту с поддержкой TwinSAFE Logic.
| Спецификация | link unit between safe input and output signals |
|---|---|
| Количество входов | 8 |
| Протокол | TwinSAFE/Safety over EtherCAT |
| Время реакции на неисправность | ≤ watchdog time (parameterizable) |
| Потребляемый ток силовых контактов | see documentation |
| Потребляемый ток E-bus | typ. 165 mA |
| Монтажное положение | horizontal |
| Стандарт безопасности | EN ISO 13849-1:2015 (Cat. 4, PL e) and EN 61508:2010 (SIL 3) |
| Вес | approx. 50 g |
| Степень защиты | IP20 |
| Ex-маркировка | ATEX: II 3G Ex ec IIC T4 Gc IECEx: Ex ec IIC T4 Gc cFMus: Class I, Division 2, Groups A, B, C, D Class I, Zone 2, AEx ec IIC T4 Gc |
| Материал | polycarbonate |
| Монтаж | on 35 mm DIN rail, conforming to EN 60715 with lock |
| Монтаж вплотную посредством ... | double slot and key connection |
| Маркировка | labeling of the BZxxxx series |
| Монтаж проводки | solid conductors (s): direct plug-in technology; fine-stranded conductors (st) and ferrule (f): spring actuation by screwdriver |
| Сечение подключаемого проводника | s*: 0.08…1.5 mm², st*: 0.25…1.5 mm², f*: 0.14…0.75 mm² |
| Сечение подключаемого проводника AWG | s*: AWG28…16, st*: AWG22…16, f*: AWG26…19 |
| Длина зачистки | 8…9 mm |
| Токовая нагрузка силовых контактов | I max : 10 A |
| Размеры (Ш x В x Г) | 12 mm x 100 mm x 68 mm |
| Информация для заказа / EL1918EL1918 | EtherCAT Terminal, 8-channel digital input, 24 V DC, TwinSAFE, TwinSAFE Logic |
| EL1918-2200 | EtherCAT Terminal, 8-channel digital input, 24 V DC, TwinSAFE |
