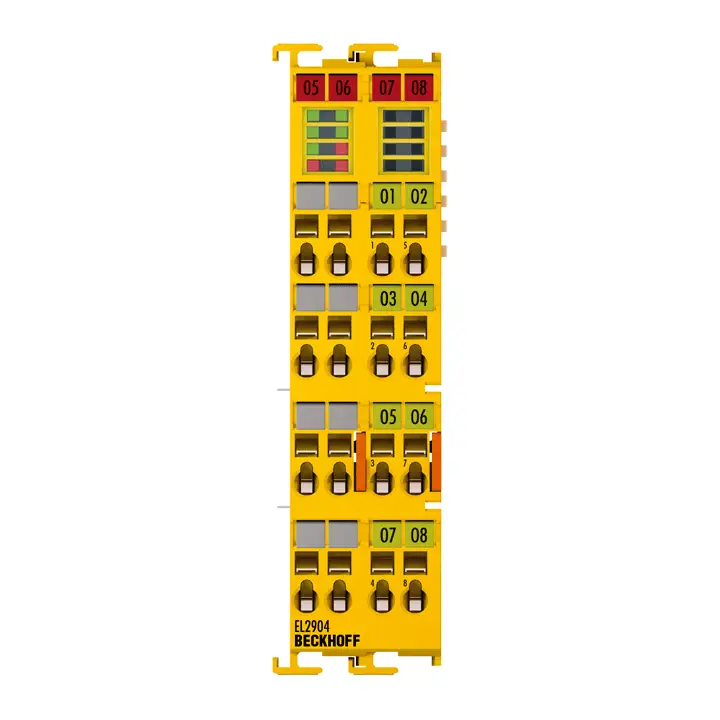

Компонент TwinSAFE EL2904 представляет собой 4-канальную клемму цифрового выхода. Он коммутирует исполнительные устройства 24 В DC с током до 0,5 А на канал и имеет четыре отказобезопасных выхода. Выходы управляются компонентом с поддержкой TwinSAFE Logic через FSoE. Компонент автоматически отключается при обнаружении...
| Спецификация | output of output signals |
|---|---|
| Количество выходов | 4 |
| Макс. выходной ток | 0.5 A (per channel), min. 20 mA (with active current measurement) |
| Протокол | TwinSAFE/Safety over EtherCAT |
| Время реакции на неисправность | ≤ watchdog time (parameterizable) |
| Потребляемый ток силовых контактов | load-dependent |
| Потребляемый ток E-bus | typ. 221 mA |
| Монтажное положение | horizontal |
| Стандарт безопасности | DIN EN ISO 13849-1:2008 (Cat. 4, PL e) and EN 61508:2010 (SIL 3) |
| Вес | approx. 100 g |
| Степень защиты | IP20 |
| Ex-маркировка | ATEX: II 3G Ex ec IIC T4 Gc IECEx: Ex ec IIC T4 Gc cFMus: Class I, Division 2, Groups A, B, C, D Class I, Zone 2, AEx ec IIC T4 Gc |
| Материал | polycarbonate |
| Монтаж | on 35 mm DIN rail, conforming to EN 60715 with lock |
| Монтаж вплотную посредством ... | double slot and key connection |
| Маркировка | labeling of the BZxxxx series |
| Монтаж проводки | solid conductor (s), flexible conductor (st) and ferrule (f): spring actuation by screwdriver |
| Сечение подключаемого проводника | s*: 0.08…2.5 mm², st*: 0.08…2.5 mm², f*: 0.14…1.5 mm² |
| Сечение подключаемого проводника AWG | s*: AWG28…14, st*: AWG28…14, f*: AWG26…16 |
| Длина зачистки | 8…9 mm |
| Токовая нагрузка силовых контактов | I max : 10 A |
| Размеры (Ш x В x Г) | 24 mm x 100 mm x 68 mm |
