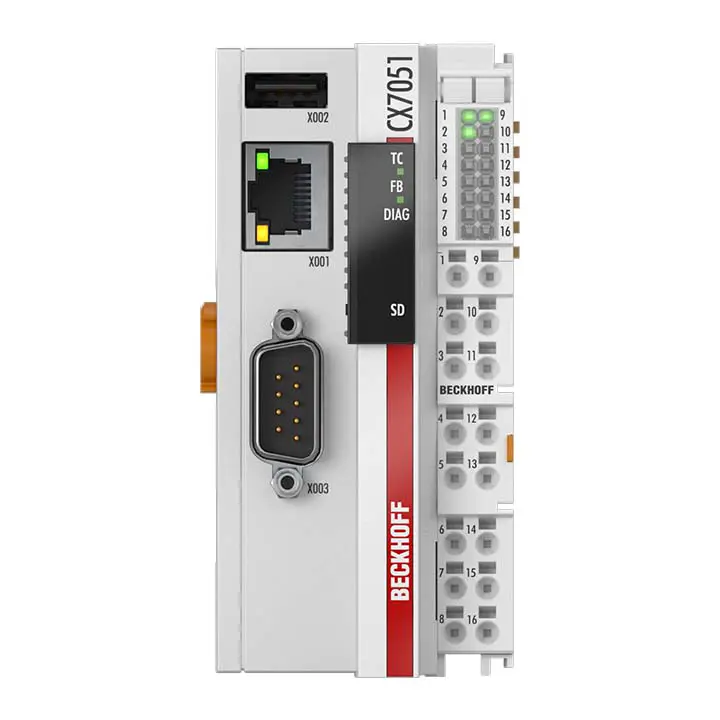

Встраиваемый ПК CX7051 оснащен одноядерным процессором Arm ® Cortex ® -M7 с частотой 480 МГц. В базовой конфигурации CX7051 имеет слот для карты microSD и интерфейс Ethernet. Особенностью серии CX7000 являются восемь интегрированных многофункциональных входов, а также четыре интегрированных многофункциональных выхода....
| Количество жил | 1 |
|---|---|
| Флеш-память | slot for microSD card, 512 MB included (optionally expandable) |
| Оперативная память | 32 MB SDR (not expandable) |
| Количество входов | 8 multi-functional inputs (24 V DC) |
| Количество выходов | 4 multi-functional outputs (24 V DC, 0.5 A, 1-wire technique) |
| NOVRAM | 4 kB |
| Интерфейсы | 1 x RJ45 10/100 Mbit/s, 1 x USB, 1 x bus interface |
| Охлаждение | passive |
| Шинный интерфейс | D-sub connector, 9-pin, 1 x CANopen responder (slave) |
| Скорость передачи | 10, 20, 50, 100, 125, 250, 500, 800, 1000 kbaud |
| Диагностический светодиод | 1 x TC status, 1 x bus status, 1 x diagnostics |
| Тактовая частота | internal, capacitor-buffered real-time clock for time and date (storage capacity > 21 days) |
| Операционная система | TwinCAT/RTOS |
| Управляющее программное обеспечение | TwinCAT 3 runtime (XAR) |
| Подключение I/O | E-bus or K-bus, automatic recognition |
| Питание | 24 V DC (-15%/+20%) |
| ИБП с поддержкой OCT | no |
| Питание от E-bus/K-bus | 1.5 A |
| Макс. потребляемая мощность | < 2.0 W |
| Макс. потребляемая мощность E-bus/K-bus | 7.5 W |
| Размеры (Ш x В x Г) | 49 mm x 100 mm x 73 mm |
| Вес | 142 g |
| Рабочая температура | -25…+60°C |
| Температура хранения | -40…+85°C |
| Относительная влажность | 95%, no condensation |
| Устойчивость к вибрации/ударам | conforms to EN 60068-2-6/EN 60068-2-27 |
| ЭМС | помехоустойчивость/эмиссия: conforms to EN 61000-6-2/EN 61000-6-4 |
| Степень защиты | IP20 |
| Включенная TwinCAT 3 Function | TC1000 TwinCAT 3 ADS, TC1100 TwinCAT 3 I/O, TC1200 TwinCAT 3 PLC, TF4100 TwinCAT 3 Controller Toolbox, TF4110 TwinCAT 3 Temperature Controller, TF6255 TwinCAT 3 Modbus RTU, TF6340 TwinCAT 3 Serial Communication, TF6701 TwinCAT 3 IoT Communication (MQTT), TF6730 TwinCAT 3 IoT Communicator, TF6760 TwinCAT 3 IoT HTTPS/REST |
| Допуски/маркировки | CE, UL |
| Уровень платформы TwinCAT 3 | Basic (10); please see here for an overview of all the TwinCAT 3 platform level |
| Номинальное напряжение | 24 V DC (-15%/+20%) |
| Спецификация | EN 61131-2, type 3 |
| Сигнальное напряжение «0» | -3…+5 V |
| Сигнальное напряжение «1» | 11…30 V |
| Входной фильтр | configurable, standard: 3 ms, min.: 10 µs |
| Номинальное напряжение | 24 V DC (-15%/+20%) |
| Тип нагрузки | ohmic, inductive, lamp load |
| Времена переключения | typ. T ON : 20 µs, T OFF : 10 µs |
| Ток короткого замыкания | typ. < 2 A |
| Энергия отключения | < 150 mJ/channel |
| Количество счетчиков | 1 |
| Номинальное напряжение | 24 V DC (-15%/+20%) |
| Спецификация | EN 61131-2, type 3 |
| Сигнальное напряжение «0» | -3…+5 V |
| Сигнальное напряжение «1» | 11…30 V |
| Частота среза | up/down counter: 20 kHz, up counter: 100 kHz |
| Разрядность счетчика | 32 bit |
| Макс. выходной ток | 24 V/0.5 A (short-circuit proof) |
| Особые характеристики | set counter value, switch output, reload value |
| Номинальное напряжение | 24 V DC (-15%/+20%) |
| Спецификация | EN 61131-2, type 3 |
| Подключение энкодера | 1 x A, B: 24 V single-ended connection |
| Дополнительные входы | latch input, 24 V DC |
| Частота среза | 250,000 increments (with 4-fold evaluation), equivalent 62.5 kHz |
| Разрядность счетчика | 32 bit |
| Квадратурный декодер | 4-fold evaluation |
| Макс. выходной ток | 24 V/0.5 A (short-circuit proof) |
| Особые характеристики | latch function, software gate, set counter value, switch output, reload value |
| Технология | single-ended |
| Сигнальное напряжение | 0…10 V |
| Внутреннее сопротивление | 500 kΩ |
| Частота среза входного фильтра | 2 kHz |
| Разрешение | 12 bit (16 bit presentation) |
| Погрешность/неопределенность измерения | < ±0.3% (relative to full scale value) |
| Количество выходов | 2 |
| Номинальное напряжение | 24 V DC (-15%/+20%) |
| Тип нагрузки | ohmic, inductive, lamp load |
| Макс. выходной ток | 24 V/0.5 A (short-circuit proof) |
| Частота | 15 Hz…100 kHz |
| Коэффициент заполнения | 0…100% (T ON > 20 ns, T OFF > 200 ns) |
| Ток короткого замыкания | typ. < 2 A |
| Особые характеристики | separate frequency can be set for each channel |
| Информация для заказа / CX7051CX7051 | Embedded PC with Arm ® Cortex ® -M7, CANopen responder (slave) and integrated I/Os |
| CX7050 | Embedded PC with Arm ® Cortex ® -M7, CANopen commander (master) and integrated I/Os |
