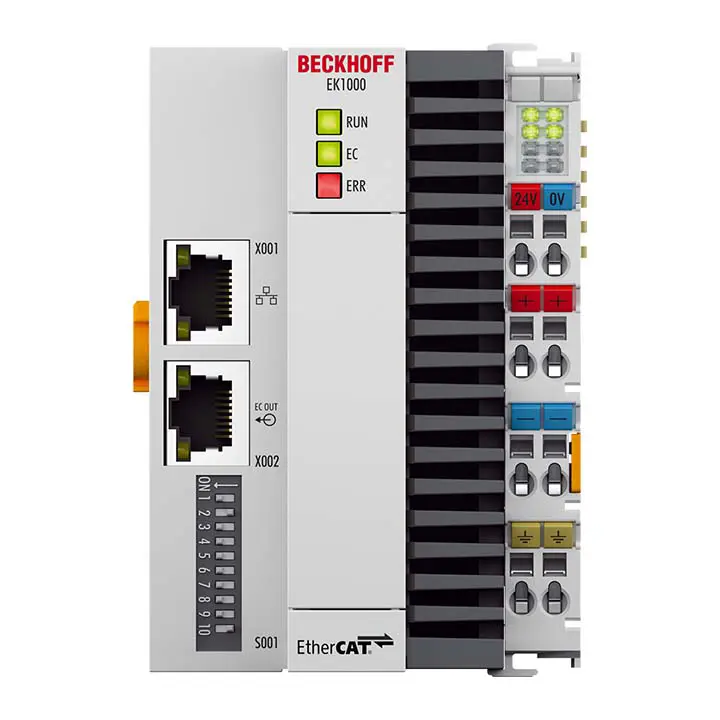

Соединитель EK1000 EtherCAT поддерживает связь EtherCAT через коммутируемые сети Ethernet, например сети TSN (Time-Sensitive Networking), и обеспечивает подключение различных EtherCAT Terminals из широкого ассортимента компонентов ввода-вывода с использованием стандартной сетевой технологии. Протокол EtherCAT Open...
| Сети | mode 1: for unmanaged switch networks; mode 2: for TSN networks (in preparation) |
|---|---|
| Среда передачи данных | Ethernet/EtherCAT cable (min. Cat.5), shielded |
| Расстояние между станциями | max. 100 m (100BASE-TX) |
| Количество клемм EtherCAT | up to 65,534 |
| Тип/количество периферийных сигналов | – |
| Протокол | EtherCAT Open Mode |
| Задержка распространения | – |
| Скорости передачи данных | 100 Mbit/s |
| Конфигурация | not required |
| Шинный интерфейс | X001 (RJ45) = 100 Mbit/s Ethernet (TSN); X002 (RJ45) = 100 Mbit/s EtherCAT (EK1100 e.g.) |
| Питание | 24 V DC (-15%/+20%) |
| Входной ток | typ. 120 mA + (total E-bus current)/4 |
| Питание от E-bus | 2 A |
| Силовые контакты | max. 24 V DC/max. 10 A |
| Гальваническая развязка | 500 V (power contact/supply voltage/Ethernet) |
| Рабочая температура | -25…+60°C |
| Температура хранения | -40…+85°C |
| ЭМС | помехоустойчивость/эмиссия: conforms to EN 61000-6-2/EN 61000-6-4 |
| Относительная влажность | 95%, no condensation |
| Устойчивость к вибрации/ударам | conforms to EN 60068-2-6/EN 60068-2-27 |
| Степень защиты/монтажное положение | IP20/variable |
| Допуски/маркировки | CE |
| Материал | polycarbonate |
| Монтаж | on 35 mm DIN rail, conforming to EN 60715 with lock |
| Монтаж вплотную посредством ... | double slot and key connection |
| Маркировка | labeling of the BZxxxx series |
| Монтаж проводки | solid conductor (s), flexible conductor (st) and ferrule (f): spring actuation by screwdriver |
| Сечение подключаемого проводника | s*: 0.08…2.5 mm², st*: 0.08…2.5 mm², f*: 0.14…1.5 mm² |
| Сечение подключаемого проводника AWG | s*: AWG28…14, st*: AWG28…14, f*: AWG26…16 |
| Длина зачистки | 8…9 mm |
| Токовая нагрузка силовых контактов | I max : 10 A |
| Размеры (Ш x В x Г) | 71 mm x 100 mm x 73 mm |
