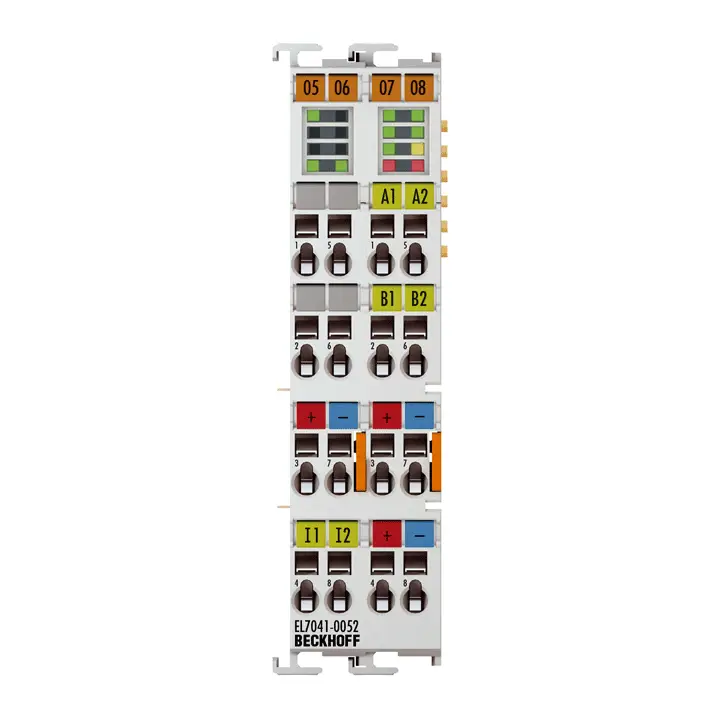

Клемма EL7041-0052 EtherCAT предназначена для прямого подключения шаговых двигателей среднего диапазона мощности до 5 А и с диапазоном напряжения 8…48 В. Компактный выходной каскад шагового двигателя размещен в клемме EtherCAT вместе с двумя цифровыми входами для концевых выключателей. Посредством параметризации...
| Технология подключения | direct motor connection |
|---|---|
| Количество входов | 2 x end position |
| Тип нагрузки | 2-phase stepper motor (uni-/bipolar) |
| Количество каналов | 1 |
| Количество выходов | 1 x stepper motor |
| Supply voltage electronics | 24 V DC (via power contacts) |
| Supply voltage power | 8…48 V DC (external) |
| Выходной ток | max. 5.0 A |
| Step frequency | configurable up to 8000 full steps/s |
| Step pattern | 64-fold micro stepping |
| Current controller frequency | approx. 30 kHz |
| Разрешение | approx. 5000 positions in typ. applications (per revolution) |
| Потребляемый ток силовых контактов | typ. 50 mA |
| Потребляемый ток E-bus | typ. 140 mA |
| Distributed Clocks | yes |
| Особые характеристики | travel distance control |
| Гальваническая развязка | 500 V (E-bus/field potential) |
| Относительная влажность | 95%, no condensation |
| Вес | approx. 90 g |
| Рабочая температура | 0…55°C |
| Температура хранения | -25…+85°C |
| ЭМС | помехоустойчивость/эмиссия: conforms to EN 61000-6-2/EN 61000-6-4 |
| Устойчивость к вибрации/ударам | conforms to EN 60068-2-6/EN 60068-2-27 |
| Степень защиты/монтажное положение | IP20/see documentation |
| Допуски/маркировки | CE |
| Материал | polycarbonate |
| Монтаж | on 35 mm DIN rail, conforming to EN 60715 with lock |
| Монтаж вплотную посредством ... | double slot and key connection |
| Маркировка | labeling of the BZxxxx series |
| Монтаж проводки | solid conductor (s), flexible conductor (st) and ferrule (f): spring actuation by screwdriver |
| Сечение подключаемого проводника | s*: 0.08…2.5 mm², st*: 0.08…2.5 mm², f*: 0.14…1.5 mm² |
| Сечение подключаемого проводника AWG | s*: AWG28…14, st*: AWG28…14, f*: AWG26…16 |
| Длина зачистки | 8…9 mm |
| Токовая нагрузка силовых контактов | I max : 10 A |
| Размеры (Ш x В x Г) | 24 mm x 100 mm x 68 mm |
