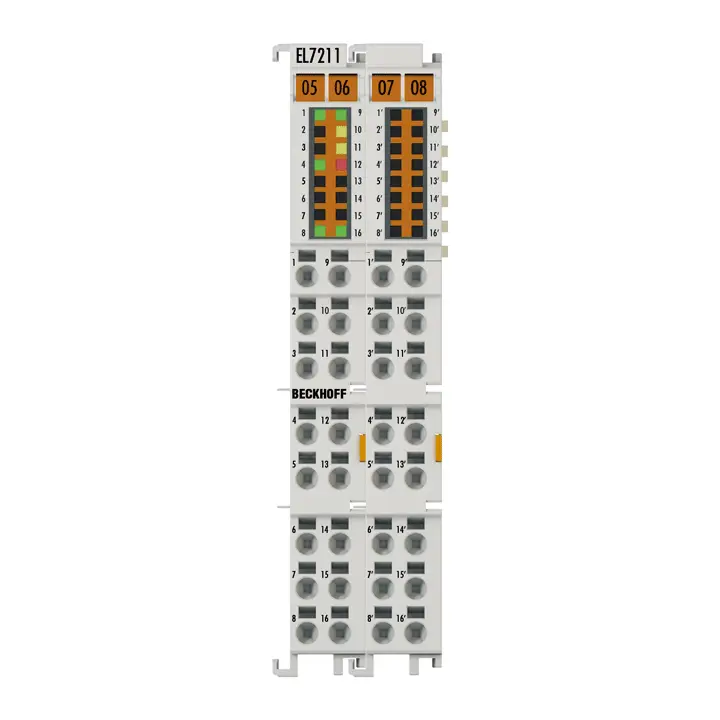

Клемма серводвигателя EL7211 EtherCAT со встроенным интерфейсом резольвера обеспечивает высокие сервохарактеристики в очень компактном исполнении для двигателей серий AM8100 и AM3100 до 4,5 А (I rms). Быстрая технология управления, основанная на полево-ориентированном регулировании тока и PI-регулировании скорости,...
| Технология подключения | direct motor connection + feedback |
|---|---|
| Количество входов | 1 x feedback |
| Тип нагрузки | permanent magnet synchronous motor (PMSM) |
| Количество каналов | 1 |
| Количество выходов | 1 x servomotor, 1 x motor brake |
| Supply voltage electronics | 24 V DC (via power contacts) |
| Supply voltage power | 8…48 V DC (external) |
| Output current (rms) | 4.5 A |
| Peak current (rms) | max. 9.0 A for 1 s |
| Performance increase | – |
| Rotating field frequency | 0…599 Hz |
| PWM clock frequency | 16 kHz |
| Current controller frequency | 32 kHz |
| Rated speed controller frequency | 16 kHz |
| Output voltage motor brake | 24 V DC |
| Output current motor brake | max. 0.5 A |
| Потребляемый ток силовых контактов | typ. 50 mA + holding current motor brake |
| Потребляемый ток E-bus | typ. 120 mA |
| Distributed Clocks | yes |
| Особые характеристики | compact and system-integrated |
| Гальваническая развязка | 500 V (E-bus/field potential) |
| Вес | approx. 95 g |
| Рабочая температура | 0…55°C |
| Температура хранения | -25…+85°C |
| Относительная влажность | 95%, no condensation |
| ЭМС | помехоустойчивость/эмиссия: conforms to EN 61000-6-2/EN 61000-6-4 |
| Устойчивость к вибрации/ударам | conforms to EN 60068-2-6/EN 60068-2-27 |
| Степень защиты/монтажное положение | IP20/see documentation |
| Допуски/маркировки | CE, UL |
| Материал | polycarbonate |
| Монтаж | on 35 mm DIN rail, conforming to EN 60715 with lock |
| Монтаж вплотную посредством ... | double slot and key connection |
| Маркировка | labeling of the BZxxxx series |
| Монтаж проводки | solid conductors (s): direct plug-in technology; fine-stranded conductors (st) and ferrule (f): spring actuation by screwdriver |
| Сечение подключаемого проводника | s*: 0.08…1.5 mm², st*: 0.25…1.5 mm², f*: 0.14…0.75 mm² |
| Сечение подключаемого проводника AWG | s*: AWG28…16, st*: AWG22…16, f*: AWG26…19 |
| Длина зачистки | 8…9 mm |
| Токовая нагрузка силовых контактов | I max : 10 A |
| Размеры (Ш x В x Г) | 24 mm x 100 mm x 68 mm |
