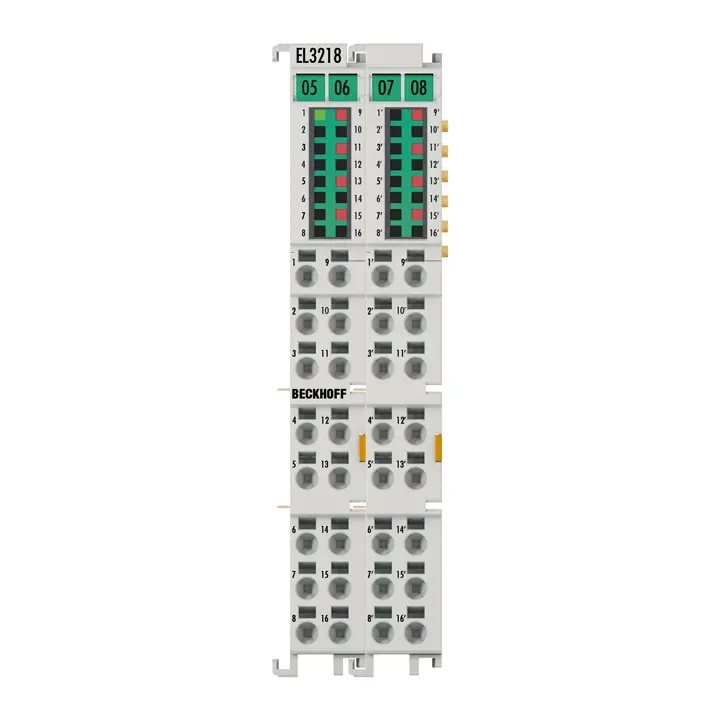

Клемма аналогового входа EL3218 обеспечивает прямое подключение восьми датчиков сопротивления по 3-проводной схеме при ширине 24 мм (корпус высокой плотности). Измеренное значение сопротивления может выводиться непосредственно в омах или преобразовываться в температуру. Если требуется температура в точке измерения,...
| Питание | via the E-bus |
|---|---|
| Distributed Clocks | – |
| Частота среза входного фильтра | typ. 1 kHz |
| Тип датчика | Pt100, Pt200, Pt500, Pt1000, Ni100, Ni120, Ni1000, resistance measurement (e.g. potentiometer, 10 Ω…4 kΩ), KTY sensors (types see documentation) |
| Технология подключения | 2- or 3-wire (default: 3-wire) |
| Время преобразования | approx. 170 ms default setting |
| Диапазон измерения | -200…+850°C (Pt sensors); -60…+250°C (Ni sensors) |
| Измерительный ток | < 0.5 mA (load-dependent) |
| Температурный диапазон | -200…+850°C (Pt sensors); -60…+250°C (Ni sensors) |
| Разрешение | 0.1°C or 0.01°C per digit |
| Погрешность/неопределенность измерения | < ±0.5°C for Pt sensors, 8 x 3-wire connection |
| Гальваническая развязка | 500 V (E-bus/signal voltage) |
| Потребляемый ток E-bus | typ. 120 mA |
| Потребляемый ток силовых контактов | – |
| Особые характеристики | integrated digital filter, limit value monitoring, variable connection technology |
| Вес | approx. 60 g |
| Рабочая температура | -25…+60°C |
| Температура хранения | -40…+85°C |
| Относительная влажность | 95%, no condensation |
| Устойчивость к вибрации/ударам | conforms to EN 60068-2-6/EN 60068-2-27 |
| ЭМС | помехоустойчивость/эмиссия: conforms to EN 61000-6-2/EN 61000-6-4 |
| Степень защиты/монтажное положение | IP20/variable |
| Допуски/маркировки | CE, UL |
| Материал | polycarbonate |
| Монтаж | on 35 mm DIN rail, conforming to EN 60715 with lock |
| Монтаж вплотную посредством ... | double slot and key connection |
| Маркировка | labeling of the BZxxxx series |
| Монтаж проводки | solid conductors (s): direct plug-in technology; fine-stranded conductors (st) and ferrule (f): spring actuation by screwdriver |
| Сечение подключаемого проводника | s*: 0.08…1.5 mm², st*: 0.25…1.5 mm², f*: 0.14…0.75 mm² |
| Сечение подключаемого проводника AWG | s*: AWG28…16, st*: AWG22…16, f*: AWG26…19 |
| Длина зачистки | 8…9 mm |
| Токовая нагрузка силовых контактов | I max : 10 A |
| Размеры (Ш x В x Г) | 24 mm x 100 mm x 68 mm |
