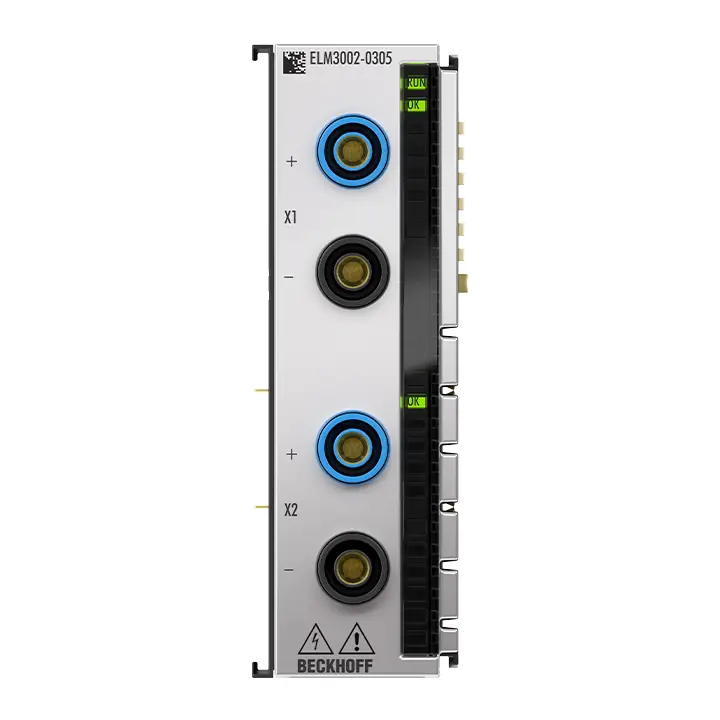

Клемма ELM3002-0305 EtherCAT базовой серии предназначена для измерения низкого напряжения в высоковольтных системах (AC или DC), особенно для измерения тока через шунт или измерения отдельного элемента. Она имеет регулируемый диапазон измерения от ±60 мВ до ±5 В на канал и гальваническую развязку между каналами....
Технические характеристики / CP29xx-0010 / Options
Технология
voltage measurement
Тип сигнала
differential
Технология подключения
2-wire
Тип подключения
4 mm laboratory plug, service plug 1-pin
Макс. частота дискретизации
max. 20 µs/50 ksps (per channel, simultaneously)
Коэффициент oversampling
n = 1…100 selectable
Внутреннее сопротивление
typ. > 10 MΩ
Погрешность/неопределенность измерения
typ. < ±200 ppm/±0.02% in some measuring ranges, relative to the respective full scale value (DC), see documentation
Температурный коэффициент
up to typ. < 50 ppm/K in some measuring ranges, see documentation
Функциональная диагностика
yes
Distributed Clocks
yes, accuracy
Описание
Клемма ELM3002-0305 EtherCAT базовой серии предназначена для измерения низкого напряжения в высоковольтных системах (AC или DC), особенно для измерения тока через шунт или измерения отдельного элемента. Она имеет регулируемый диапазон измерения от ±60 мВ до ±5 В на канал и гальваническую развязку между каналами. Диапазон измерения выбирается в CoE, как и другие параметры настройки, например параметры фильтра. Независимо от конфигурации сигнала все модули ELM имеют одинаковые технологические характеристики, а ELM3002-0305 с oversampling обеспечивает максимальную частоту дискретизации 50 000 выборок в секунду на канал. Клемма оснащена лабораторными гнездами 4 мм.
Эта клемма также доступна в варианте с индивидуальным сертификатом калибровки. (См. сопутствующие продукты)
