Клемма ELM3002-0405 EtherCAT объединяет измерение высокого напряжения ELM3002-0205 и измерение низкого напряжения ELM3002-0305 в 2-канальной клемме. Это означает, что клемма EtherCAT может одновременно измерять суммарное напряжение стека ячеек или генератора, а также его ток через шунт. Синхронное связывание...
Технические характеристики / CP29xx-0010 / Options
Технология
voltage measurement
Тип сигнала
differential
Технология подключения
2-wire
Тип подключения
4 mm laboratory plug, service plug 1-pin
Макс. частота дискретизации
max. 20 µs/50 ksps (per channel, simultaneously)
Коэффициент oversampling
n = 1…100 selectable
Внутреннее сопротивление
typ. > 10 MΩ
Погрешность/неопределенность измерения
typ. < ±200 ppm/±0.02% in some measuring ranges, relative to the respective full scale value (DC), see documentation
Температурный коэффициент
up to typ. < 50 ppm/K in some measuring ranges, see documentation
Функциональная диагностика
yes
Distributed Clocks
yes, accuracy
Описание

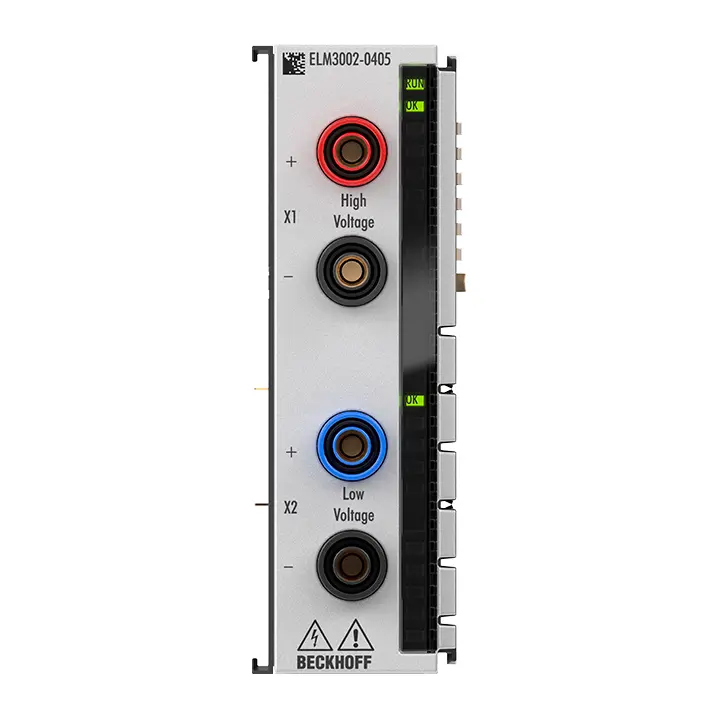

Клемма ELM3002-0405 EtherCAT объединяет измерение высокого напряжения ELM3002-0205 и измерение низкого напряжения ELM3002-0305 в 2-канальной клемме. Это означает, что клемма EtherCAT может одновременно измерять суммарное напряжение стека ячеек или генератора, а также его ток через шунт. Синхронное связывание нескольких клемм, например для измерения 3-фазной системы, возможно с использованием distributed clocks.
Диапазон измерения выбирается в CoE, как и другие параметры настройки, например параметры фильтра. Независимо от конфигурации сигнала все модули ELM имеют одинаковые технологические характеристики, а ELM3002-0405 с oversampling обеспечивает максимальную частоту дискретизации 50 000 отсчетов в секунду на канал. Клемма оснащена 4-мм лабораторными гнездами.
Эта клемма также доступна в варианте с индивидуальным свидетельством о калибровке. (См. сопутствующие продукты)
