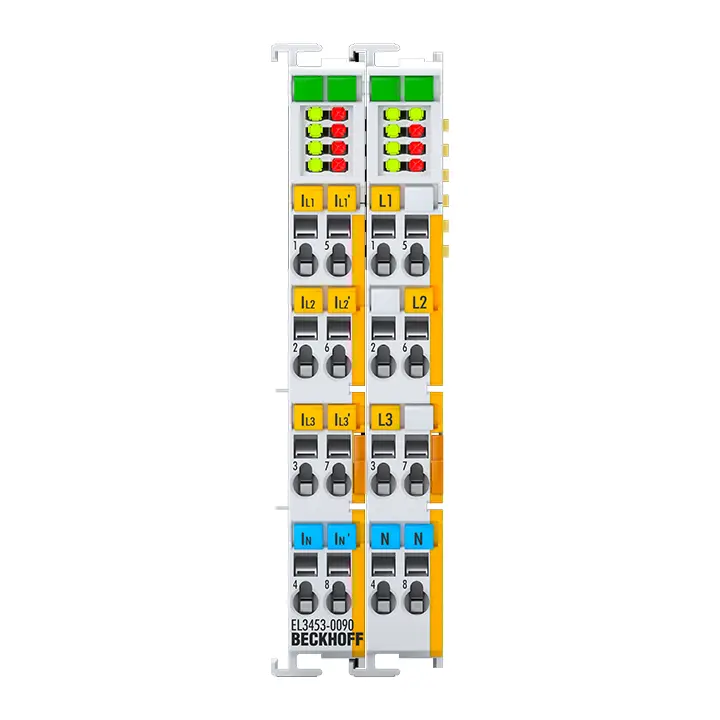

Клемма измерения мощности EL3453-0090 EtherCAT имеет входы напряжения для прямого контроля мощных генераторов до макс. 690 В перем. тока, что характерно, например, для ветроэнергетики. Предварительно включенный трансформатор напряжения не требуется. Четыре токовых входа имеют гальваническую развязку, благодаря чему...
| Коэффициент oversampling | – |
|---|---|
| Distributed Clocks | optional |
| Интервал обновления | half mains period (10 ms at 50 Hz) |
| Измеренные значения | current, voltage, effective, reactive and apparent power, active, reactive and apparent energy, cos φ, frequency, THD, harmonic (up to 63 rd harmonic) |
| Измерительное напряжение | max. 690 V AC 3~ (UL X -N: max. 400 V AC) |
| Измерительный ток | adjustable, 100 mA AC, 1 A AC (default), 5 A AC; potential-free |
| Погрешность/неопределенность измерения | 0.3% relative to full scale value (U/I), 0.6% calculated value (see documentation) |
| Время обновления | net-synchronous |
| Функция мониторинга | phase order, phase failure, phase asymmetry, undervoltage/overvoltage (adjustable) |
| Гальваническая развязка | 4500 V |
| Потребляемый ток E-bus | typ. 260 mA |
| Потребляемый ток силовых контактов | – |
| Особые характеристики | mains monitoring, precise detection of zero voltage and zero current crossing, optional single-phase operation |
| Рабочая температура | -25…+60°C |
| Температура хранения | -40…+85°C |
| Относительная влажность | 95%, no condensation |
| Устойчивость к вибрации/ударам | conforms to EN 60068-2-6/EN 60068-2-27 |
| ЭМС | помехоустойчивость/эмиссия: conforms to EN 61000-6-2/EN 61000-6-4 |
| Допуски/маркировки | CE |
| Материал | polycarbonate |
| Монтаж | on 35 mm DIN rail, conforming to EN 60715 with lock |
| Монтаж вплотную посредством ... | double slot and key connection |
| Маркировка | labeling of the BZxxxx series |
| Монтаж проводки | solid conductor (s), flexible conductor (st) and ferrule (f): spring actuation by screwdriver |
| Сечение подключаемого проводника | s*: 0.08…2.5 mm², st*: 0.08…2.5 mm², f*: 0.14…1.5 mm² |
| Сечение подключаемого проводника AWG | s*: AWG28…14, st*: AWG28…14, f*: AWG26…16 |
| Длина зачистки | 8…9 mm |
| Токовая нагрузка силовых контактов | I max : 10 A |
| Размеры (Ш x В x Г) | 24 mm x 100 mm x 68 mm |
