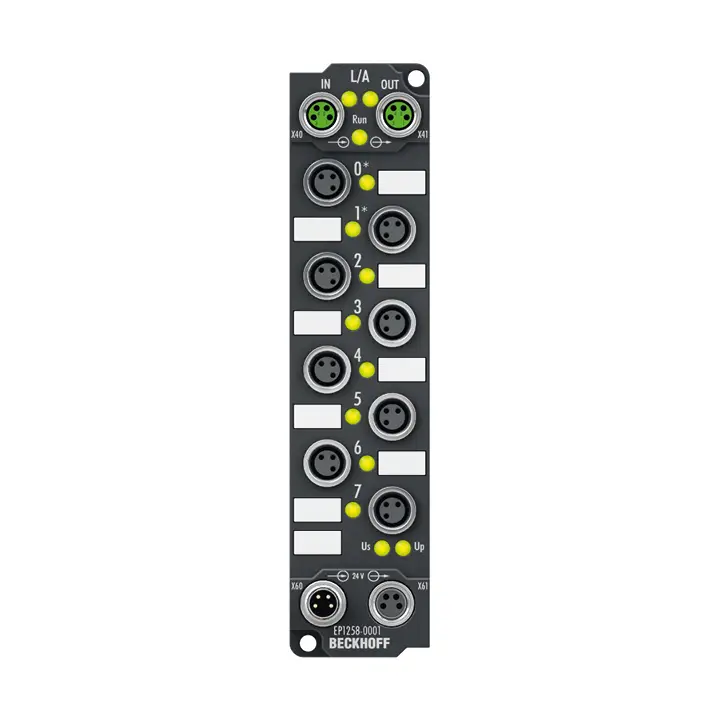

EP1258-0001 | Beckhoff | EtherCAT Box, 8-канальный цифровой вход, 24 V DC, 1 µs, M8, метка времени
EP1258-0001 EtherCAT Box с цифровыми входами регистрирует быстрые бинарные управляющие сигналы с уровня процесса и передает их контроллеру в гальванически развязанном виде. Сигналы снабжаются меткой времени, которая идентифицирует момент последнего изменения фронта с разрешением 1 ns. Эта технология позволяет точно...
Технические характеристики / CP29xx-0010 / Options
Шинный интерфейс
2 x M8 socket, 4-pin, a-coded, shielded
Спецификация
EN 61131-2, type 1/3
Количество входов
8, 2 with timestamp
Входные подключения
M8 x 1, 3-pin, A-coded
Номинальное входное напряжение
24 V DC (-15%/+20%)
Входной фильтр
10 µs
Сигнальное напряжение «0»
-3…+5 V (similar to EN 61131-2, type 3)
Сигнальное напряжение «1»
11…30 V (similar to EN 61131-2, type 3)
Входной ток
typ. 3 mA (similar to EN 61131-2, type 3)
Distributed Clocks
yes
Точность Distributed Clock
Описание
EP1258-0001 EtherCAT Box с цифровыми входами регистрирует быстрые бинарные управляющие сигналы с уровня процесса и передает их контроллеру в гальванически развязанном виде. Сигналы снабжаются меткой времени, которая идентифицирует момент последнего изменения фронта с разрешением 1 ns. Эта технология позволяет точно отслеживать сигналы во времени и синхронизировать их с Distributed Clocks на уровне всей системы. Благодаря этой технологии параллельная аппаратная проводка цифровых входов или сигналов энкодера по всей машине для целей синхронизации часто больше не требуется. Таким образом, EP1258 обеспечивает реакции с эквидистантными временными интервалами, в значительной степени независимо от времени цикла шины.
