EP1258-0002 EtherCAT Box с цифровыми входами регистрирует бинарные управляющие сигналы с уровня процесса и передает их контроллеру с гальванической развязкой. По сравнению с EP1258-0002 устройство EP1258-0502 обеспечивает более высокую производительность благодаря функции XFC multi-timestamping. Технология timestamp...
Технические характеристики / CP29xx-0010 / Options
Шинный интерфейс
2 x M8 socket, 4-pin, a-coded, shielded
Спецификация
EN 61131-2, type 1/3
Количество входов
8
Входные подключения
M12 x 1, 5-pin, A-coded
Номинальное входное напряжение
24 V DC (-15%/+20%)
Входной фильтр
typ. < 1 µs
Внутренняя дискретизация/выполнение
< 10…40 µs, corresponds to 100…25 k detectable edges/s, dependent on configuration
Сигнальное напряжение «0»
-3…+5 V (similar to EN 61131-2, type 3)
Сигнальное напряжение «1»
11…30 V (similar to EN 61131-2, type 3)
Входной ток
typ. 3 mA (similar to EN 61131-2, type 3)
Distributed Clocks
yes
Точность Distributed Clock
Описание

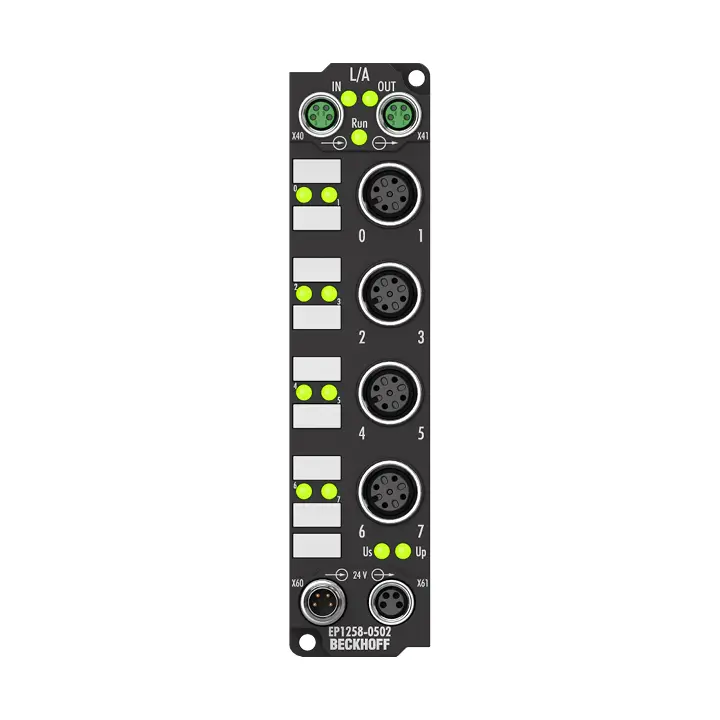

EP1258-0002 EtherCAT Box с цифровыми входами регистрирует бинарные управляющие сигналы с уровня процесса и передает их контроллеру с гальванической развязкой. По сравнению с EP1258-0002 устройство EP1258-0502 обеспечивает более высокую производительность благодаря функции XFC multi-timestamping. Технология timestamp позволяет точно прослеживать сигналы во времени. В то время как EP1258-0002 может принимать одно изменение фронта с меткой времени за цикл шины, EP1258-0502 обеспечивает возможность регистрации до 32 событий с метками времени. EP1258-0502 синхронизируется с другими устройствами EtherCAT через систему Distributed Clocks, так что события во всей системе могут измеряться с единой временной базой. Подключение сигналов выполняется через резьбовые разъемы M12. На каждое гнездо M12 доступны два канала.
