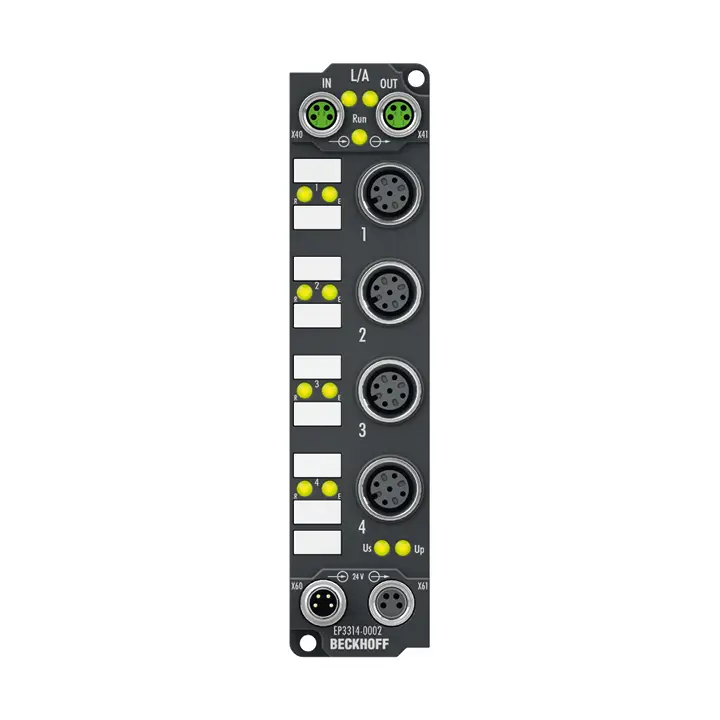

EP3314-0002 EtherCAT Box с аналоговыми входами обеспечивает прямое подключение четырех термопар. Схема модуля может работать с датчиками термопар по 2-проводной схеме. Линеаризация по всему диапазону температур выполняется с помощью микропроцессора. Диапазон температур может свободно выбираться. Светодиоды ошибки...
| Шинный интерфейс | 2 x M8 socket, 4-pin, a-coded, shielded |
|---|---|
| Количество входов | 4 |
| Входные подключения | M12 x 1, 5-pin, A-coded |
| Технология подключения | 2-wire for thermocouple |
| Время преобразования | approx. 2.5 s up to 20 ms, depending on configuration and filter setting, see documentation, default: approx. 250 ms |
| Измерение напряжения | ±30/±60/±75 mV |
| Разрешение | 16 bit, representation adjustable: 0.1/0.01°C or 1/2/4 µV per digit |
| Тип датчика | types B, C, E, J, K, L, N, R, S, T, U (default setting type K), mV measurement |
| Диапазон измерения | depending on sensor type; preset value is type K, -100…+1370°C |
| Погрешность/неопределенность измерения | < ±0.3% for type K (relative to full scale value; further types see documentation) |
| Номинальное напряжение | 24 V DC (-15%/+20%) |
| Distributed Clocks | – |
| Входной фильтр | 5 variations, configurable |
| Питание датчика | – |
| Потребляемый ток от U S | 120 mA |
| Подключение питания | feed: 1 x M8 male socket, 4-pin, a-coded; downstream connection: 1 x M8 female socket, 4-pin, a-coded |
| Гальваническая развязка | 500 V |
| Особые характеристики | open-circuit recognition |
| Вес | approx. 165 g |
| Рабочая температура | -25…+60°C |
| Температура хранения | -40…+85°C |
| Устойчивость к вибрации/ударам | conforms to EN 60068-2-6/EN 60068-2-27 |
| ЭМС | помехоустойчивость/эмиссия: conforms to EN 61000-6-2/EN 61000-6-4 |
| Степень защиты/монтажное положение | IP65/66/67 (conforms to EN 60529)/variable |
| Допуски/маркировки | CE, CCC, UL, ATEX, IECEx |
| Ex-маркировка | ATEX: II 3 G Ex ec IIC T4 Gc II 3 D Ex tc IIIC T135 °C Dc IECEx: Ex ec IIC T4 Gc Ex tc IIIC T135 °C Dc |
| Материал | PA6 (polyamide) |
| Монтаж | 2 fixing holes 3.5 mm diameter for M3 |
