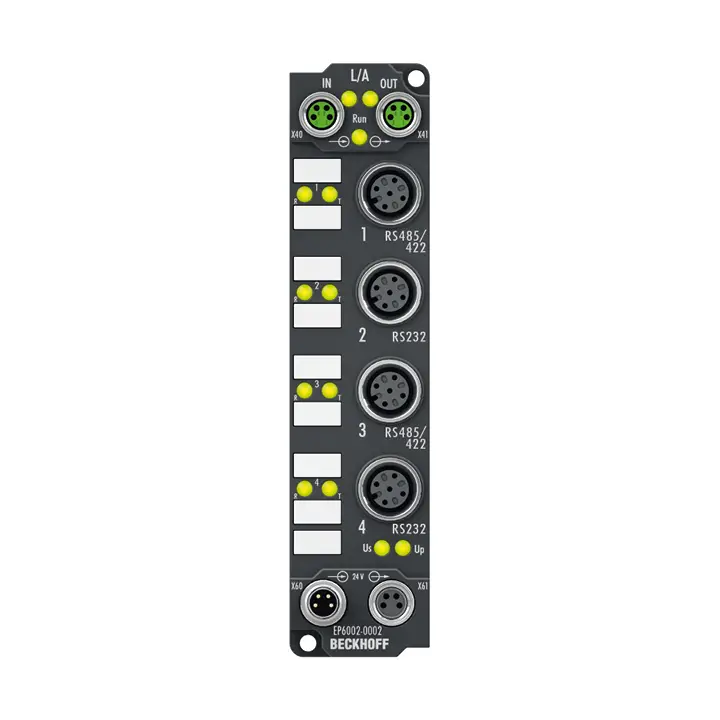

Модуль последовательного интерфейса EP6002-0002 позволяет подключать устройства с интерфейсом RS232 или RS422/RS485. Модуль передает данные полностью прозрачно на вышестоящее устройство автоматизации. Данные передаются через полевую шину с использованием простого протокола квитирования (handshake). Это не влияет на...
| Шинный интерфейс | 2 x M8 socket, 4-pin, a-coded, shielded |
|---|---|
| Каналы передачи данных | 2 |
| Интерфейсы | individually selectable from RS232, RS485, RS422 |
| Скорости передачи данных | 300…115,200 baud; 9600 baud (8 bit, no parity, 1 stop bit) is preset |
| Связь | TxD and RxD, full duplex |
| Искажение битов | < 3% |
| Длина кабеля | RS232: max. 15 m; RS422/RS485: approx. 1000 m |
| Буфер данных | 864 bytes receive buffer, 128 bytes transmit buffer |
| Питание датчика | +5 V DC, 20 mA each, electrically isolated |
| Технология подключения | M12 socket, 5-pin, a-coded |
| Количество каналов | 2 (1/1), TxD and RxD, full duplex |
| Количество цифровых входов/выходов | – |
| Номинальное напряжение | 24 V DC (-15%/+20%) |
| Distributed Clocks | – |
| Потребляемый ток от U S | typ. 130 mA + sensor supply |
| Подключение питания | feed: 1 x M8 male socket, 4-pin, a-coded; downstream connection: 1 x M8 female socket, 4-pin, a-coded |
| Гальваническая развязка | 500 V |
| Особые характеристики | easy integration of serial end devices |
| Вес | approx. 165 g |
| Рабочая температура | -25…+60°C |
| Температура хранения | -40…+85°C |
| Устойчивость к вибрации/ударам | conforms to EN 60068-2-6/EN 60068-2-27 |
| ЭМС | помехоустойчивость/эмиссия: conforms to EN 61000-6-2/EN 61000-6-4 |
| Степень защиты/монтажное положение | IP65/66/67 (conforms to EN 60529)/variable |
| Допуски/маркировки | CE, CCC, UL, ATEX, IECEx |
| Ex-маркировка | ATEX: II 3 G Ex ec IIC T4 Gc II 3 D Ex tc IIIC T135 °C Dc IECEx: Ex ec IIC T4 Gc Ex tc IIIC T135 °C Dc |
| Материал | PA6 (polyamide) |
| Монтаж | 2 fixing holes 3.5 mm diameter for M3 |
