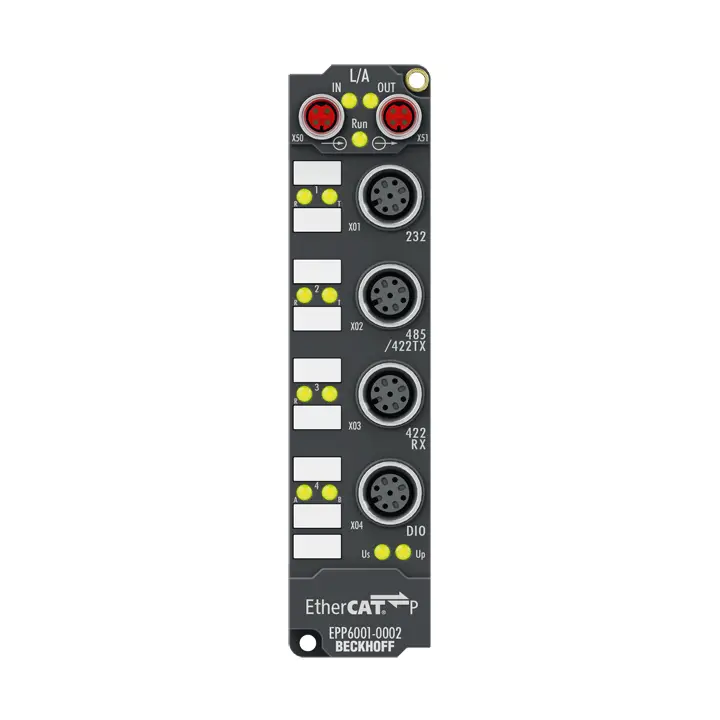

Модуль последовательного интерфейса EPP6001-0002 позволяет подключать устройства с интерфейсом RS232 или RS422/RS485. Модуль передает данные полностью прозрачно на вышестоящее устройство автоматизации. Активный последовательный канал связи работает независимо от вышестоящей шинной системы в режиме full duplex со...
| Шинный интерфейс | 2 x M8 socket, P-coded, shielded |
|---|---|
| Каналы передачи данных | 1 |
| Интерфейсы | individually selectable from RS232, RS485, RS422 |
| Скорость передачи | 300…115,200 baud; 9600 baud (8 bit, no parity, 1 stop bit) is preset |
| Связь | TxD and RxD, full duplex |
| Искажение битов | < 3% |
| Длина кабеля | RS232: max. 15 m; RS422/RS485: approx. 1000 m |
| Буфер данных | 864 bytes receive buffer, 128 bytes transmit buffer |
| Питание датчика | +5 V DC, 1 A |
| Технология подключения | M12 socket, 5-pin, a-coded |
| Количество каналов | 2 (1/1), TxD and RxD, full duplex |
| Количество выходов | 2 (digital 24 V DC) |
| Количество входов | 2 digital 24 V inputs |
| Входной фильтр | 10 µs (for digital inputs) |
| Сигнальное напряжение «0» | -3…+5 V |
| Сигнальное напряжение «1» | 11…30 V, 6 mA input current (EN 61131-2, type 3) |
| Тип нагрузки | ohmic, inductive, lamp load |
| Номинальное напряжение нагрузки | 24 V DC (-15%/+20%) |
| Макс. выходной ток | 0.5 A per channel, individually short-circuit proof |
| Ток короткого замыкания | typ. 1.5 A |
| Номинальное напряжение | 24 V DC (-15%/+20%) |
| Distributed Clocks | – |
| Потребляемый ток от U S | typ. 100 mA |
| Гальваническая развязка | 500 V |
| Особые характеристики | integrated supply of the end devices 5 V DC/1 A |
| Вес | approx. 165 g |
| Рабочая температура | -25…+60°C |
| Температура хранения | -40…+85°C |
| Устойчивость к вибрации/ударам | conforms to EN 60068-2-6/EN 60068-2-27 |
| ЭМС | помехоустойчивость/эмиссия: conforms to EN 61000-6-2/EN 61000-6-4 |
| Степень защиты/монтажное положение | IP65/66/67 (conforms to EN 60529)/variable |
| Допуски/маркировки | CE, UL |
| Материал | PA6 (polyamide) |
| Монтаж | 2 fixing holes 3.5 mm diameter for M3 |
