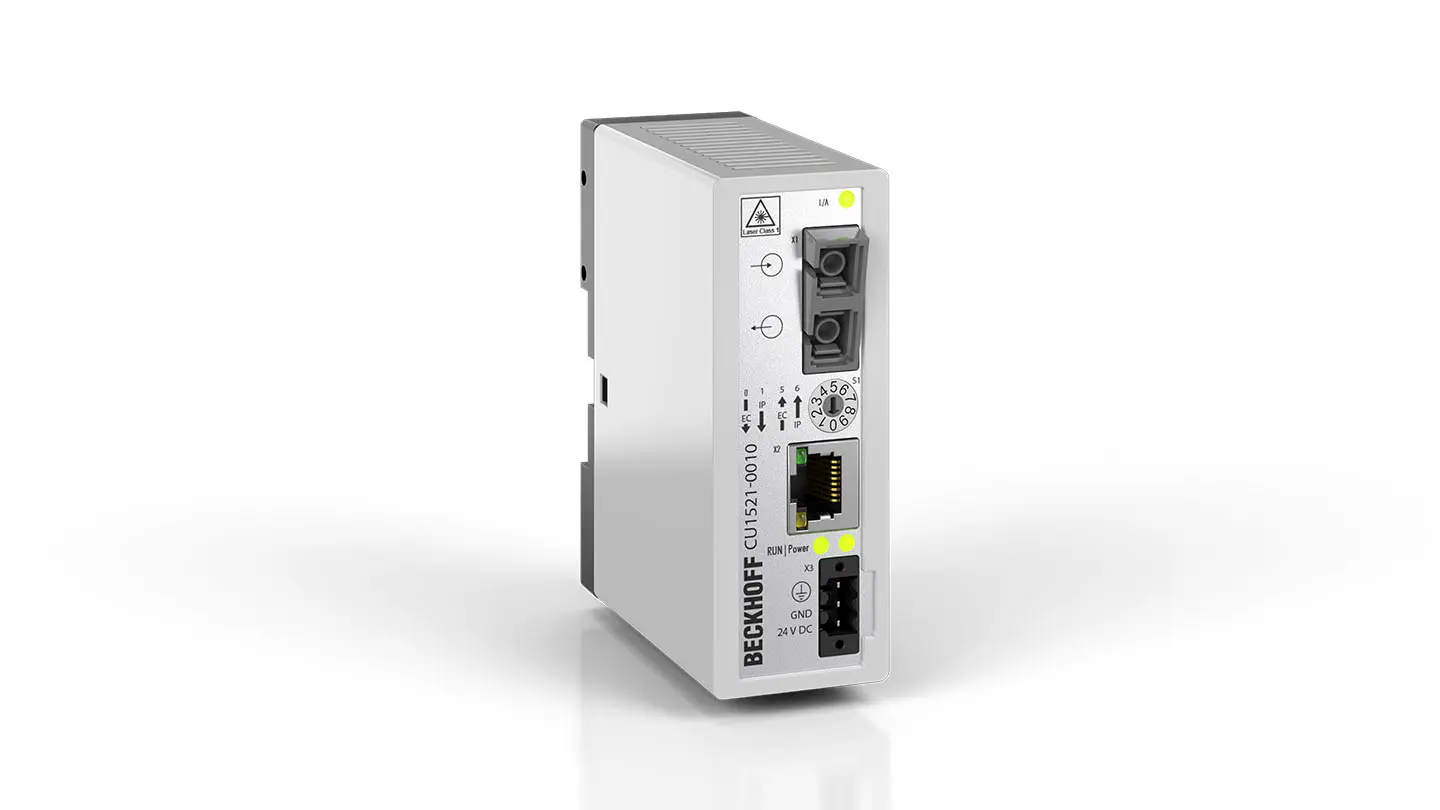

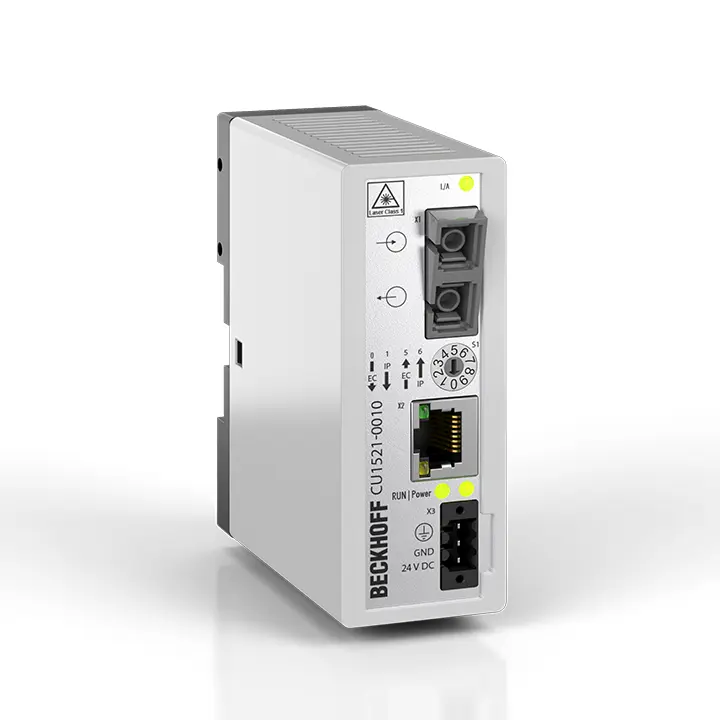

CU1521 с поддержкой EtherCAT для Industrial Fast Ethernet/100 Мбит/с служит медиаконвертером с оптического волокна на медную среду и наоборот. CU1521 подходит для многомодового оптического волокна, а CU1521-0010 — для одномодового оптического волокна и, следовательно, для значительно более протяженных линий передачи....
max. 20,000 m (100BASE-FX); max. 100 m (100BASE-TX)
Протокол
EtherCAT
Delay
approx. 1 µs
Скорости передачи данных
100 Mbit/s
Конфигурация
per rotary switch
Питание
24 (18…30) V DC, 3-pin connection (+, -, PE)
Размеры (Ш x В x Г)
35 mm x 98.5 mm x 76.5 mm
Рабочая температура
0…55°C
Температура хранения
-25…+85°C
Относительная влажность
95%, no condensation
Устойчивость к вибрации/ударам
conforms to EN 60068-2-6/EN 60068-2-27
ЭМС
помехоустойчивость/эмиссия: conforms to EN 61000-6-2/EN 61000-6-4
Степень защиты/монтажное положение
IP20/variable
Допуски/маркировки
CE, UL
Описание
CU1521 с поддержкой EtherCAT для Industrial Fast Ethernet/100 Мбит/с служит медиаконвертером с оптического волокна на медную среду и наоборот. CU1521 подходит для многомодового оптического волокна, а CU1521-0010 — для одномодового оптического волокна и, следовательно, для значительно более протяженных линий передачи. CU1521 всегда работает двунаправленно, без коллизий и с постоянной задержкой. Он может диагностироваться как отдельное устройство EtherCAT. Таким образом, в отличие от стандартных медиаконвертеров, CU1521 обеспечивает быстрый контроль линии связи и безопасное замыкание ветви EtherCAT даже при наличии неисправности. Поскольку направление передачи (медная среда — оптическое волокно | оптическое волокно — медная среда) имеет значение для шины, устройство может конфигурироваться с помощью переключателя. С помощью этого переключателя также можно выбрать “Link Loss Forwarding” для штатной работы Ethernet.
