Мультипликатор портов реального времени CU2508-0022 Ethernet обеспечивает подключение до восьми сетей Ethernet. CU2508-0022 подключается к управляющему промышленному ПК через gigabit uplink. ПК обеспечивает высокопроизводительную передачу данных на мультипликатор, который на основе анализа префикса телеграммы...
Технические характеристики / CP29xx-0010 / Options
Шинный интерфейс
1 x M12, 8-pin (X-coded), shielded, screw type, 8 x M12, 4-pin (D-coded), shielded, screw type
Ethernet interface
10BASE-T/100BASE-TX Ethernet, M12, D-coded, 4-pin
Длина кабеля
up to 100 m twisted pair
Скорость передачи
100BASE-TX and 1 Gbit/s
Hardware diagnostics
LEDs
Distributed Clocks
yes
Номинальное напряжение
24 V DC (-15%/+20%)
Потребляемый ток от U S
120 mA
Подключение питания
feed: 1 x M8 male socket, 4-pin, a-coded; downstream connection: 1 x M8 female socket, 4-pin, a-coded
Вес
approx. 450 g
Рабочая температура
0…55°C
Температура хранения
-25…+85°C
Устойчивость к вибрации/ударам
conforms to EN 60068-2-6/EN 60068-2-27
ЭМС
помехоустойчивость/эмиссия: conforms to EN 61000-6-2/EN 61000-6-4
Степень защиты/монтажное положение
IP65/66/67 (conforms to EN 60529)/variable
Допуски/маркировки
CE, UL
Материал
zinc die-cast
Монтаж
2 fixing holes 3.5 mm diameter for M3; 2 fixing holes 4.5 mm diameter for M4
Описание

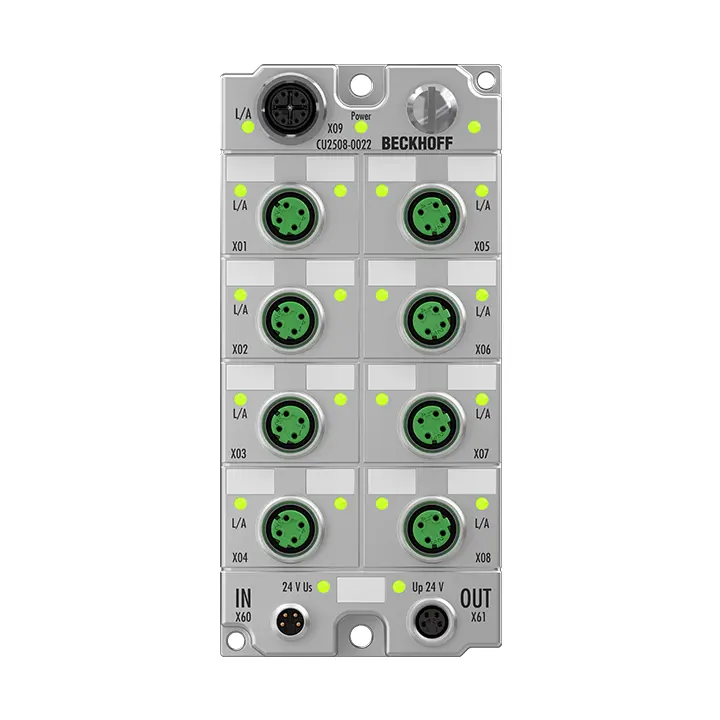

Мультипликатор портов реального времени CU2508-0022 Ethernet обеспечивает подключение до восьми сетей Ethernet. CU2508-0022 подключается к управляющему промышленному ПК через gigabit uplink. ПК обеспечивает высокопроизводительную передачу данных на мультипликатор, который на основе анализа префикса телеграммы распределяет данные по соответствующему порту 100BASE-TX и отправляет данные под управлением таймера с точностью до мкс. Принятым кадрам также назначается префикс, включая метку времени, и они передаются на ПК по гигабитной линии. С точки зрения пользователя доступны восемь портов 100 Мбит с полноценными свойствами реального времени, которые могут использоваться индивидуально.
Аналогично мультипликатору портов CU2508 со степенью защиты IP20, 8-портовый мультипликатор CU2508-0022 обеспечивает возможность подключения нескольких портов Ethernet вне ПК через соединение 1 Гбит/с, но имеет степень защиты IP67. TwinCAT 3 поддерживает коммуникацию через Ethernet (TCP/IP), EtherCAT , EAP (EtherCAT Automation Protocol) и Ethernet реального времени — это устраняет необходимость в дополнительных сетевых портах на ПК.
В частности, CU2508-0022 обеспечивает крупномасштабные установки EtherCAT. При чрезвычайно высоких требованиях к пропускной способности данных они могут быть расширены до восьми сегментов, что увеличивает производительность в несколько раз. Distributed Clocks сегментов EtherCAT синхронизированы. Кабельное резервирование EtherCAT с одновременным использованием Distributed Clocks также может быть реализовано с двумя портами CU2508-0022.
Несколько устройств CU2508-0022 могут одновременно работать на одном контроллере, если требуется еще более высокая пропускная способность данных.
